DC416A

DC416A - Плата оценки для LTC1864 Российского производства

Общее описание

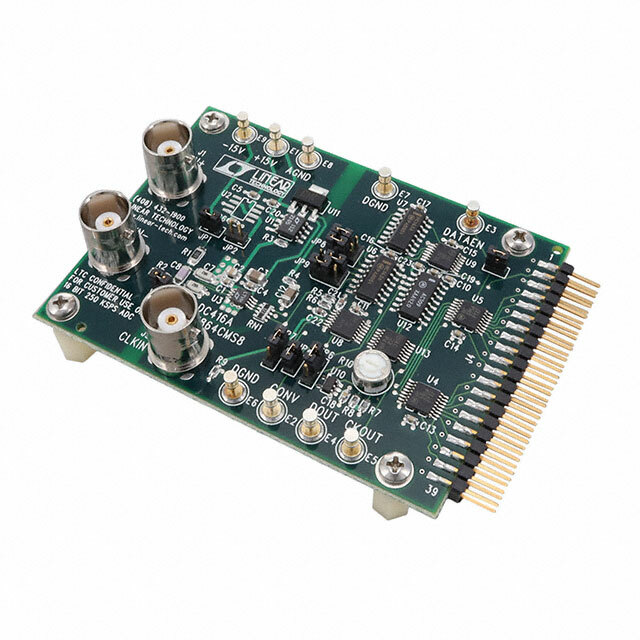

DC416A - это оценочная плата, созданная компанией Analog Devices для демонстрации и оценки характеристик 16-разрядного аналого-цифрового преобразователя (ADC) LTC1864. Эта платформа позволяет инженерам и разработчикам быстро и легко интегрировать и тестировать LTC1864 в своих приложениях.

Преимущества

• Высокая точность: Благодаря 16-разрядной архитектуре, LTC1864 обеспечивает высокую точность преобразования аналоговых сигналов в цифровую форму.
• Высокая скорость: Плата поддерживает частоту выборок до 250 kSPS (тысяч выборок в секунду).
• Малое энергопотребление: Обеспечивает низкое энергопотребление при высокой производительности — всего 4.25 мВт при 250 kSPS.
• Простота использования: Плата проста в использовании и интеграции благодаря совместимости с различными протоколами передачи данных (Serial, SPI).

Недостатки

• Требуется внешнее питание: Для работы платы может потребоваться внешний источник питания.
• Ограниченные входные диапазоны: Плата не поддерживает широкий спектр входных напряжений, что может ограничивать ее применение в некоторых проектах.

Типовое использование

• Оценка и тестирование: Основное применение платы - оценка характеристик и параметров ADC LTC1864.
• Разработка прототипов: Используется для разработки и тестирования прототипов различных систем обработки сигналов.
• Образовательные цели: Подходит для использования в учебных лабораториях для изучения принципов работы ADC.

Рекомендации по применению

• Тестирование качества сигнала: Подключите плату к вашему устройству для оценки качества и точности преобразования сигналов.
• Разработка приложений: Используйте плату для проверки работы ADC в составе более сложных систем.
• Интеграция с микроконтроллерами: Плата может быть использована вместе с различными микроконтроллерами для получения, обработки и анализа данных.

Основные технические характеристики

• Частота выборок: до 250 kSPS
• Разрядность: 16 бит
• Энергопотребление: 4.25мВт при 250 kSPS
• Интерфейсы передачи данных: Serial, SPI
• Используемая IC: LTC1864
• Комплектация: Плата оценки (Board)

Возможные аналоги

• DC417A: Плата оценки для LTC1865, предоставляющая схожие характеристики, но с расширенными функциями.
• DC718C: Альтернативное решение от Analog Devices для оценки и тестирования ADC.

Используя плату DC416A для работы с LTC1864, вы получите надежное и эффективное решение для высокоточной и высокоскоростной аналого-цифровой конверсии.
