DC398A-A

Описание DC398A-A от Analog Devices

Общее описание

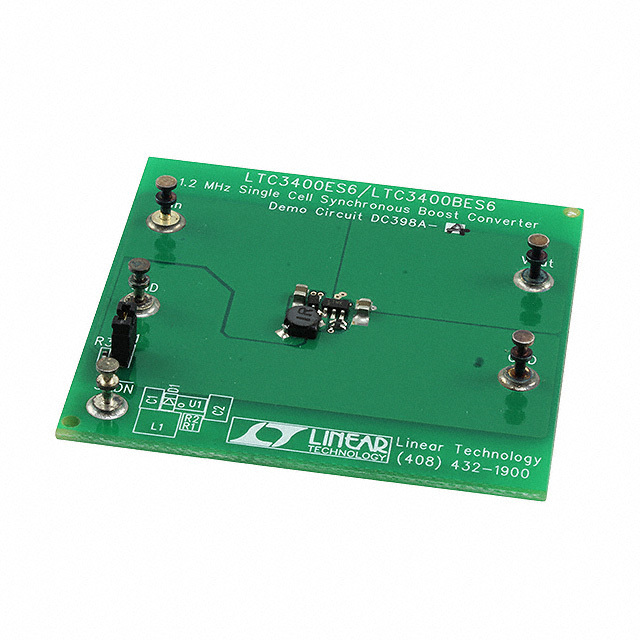

DC398A-A — это демонстрационная плата от Analog Devices, предназначенная для оценки работы DC/DC-преобразователя LTC3400ES6. Этот стабилизатор напряжения использует топологию повышающего преобразователя (Boost) и обеспечивает эффективное преобразование низковольтного входного напряжения в стабильное выходное напряжение.

Преимущества

• Высокий КПД: Использование топологии Boost позволяет достичь высокого коэффициента полезного действия.
• Компактность: Плата имеет небольшие размеры, что делает ее удобной для прототипирования и использования в компактных устройствах.
• Простота использования: Полностью собранная и протестированная плата готова к немедленному использованию и тестированию.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток ограничен 90 мА, что может быть недостаточно для некоторых приложений.
• Ограниченный диапазон входного напряжения: Плата поддерживает входное напряжение в диапазоне от 1 В до 3 В, что необходимо учитывать при проектировании систем питания.

Типовое использование

• Питание портативных устройств
• Прототипирование и разработка маломощных электронных систем
• Изучение работы DC/DC-преобразователей

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 1 В до 3 В.
• Следите за максимальным выходным током, чтобы не превышать предел в 90 мА.
• Используйте плату в среде с рабочей температурой, соответствующей спецификациям LTC3400ES6.

Основные технические характеристики

• Основное предназначение: DC/DC повышающий преобразователь
• Количество выходов и тип: 1, не изолированный
• Выходное напряжение: 3.3 В
• Выходной ток: 90 мА
• Входное напряжение: 1 В ~ 3 В
• Топология регулятора: Boost (повышающий)
• Частота переключения: 1.2 МГц
• Тип платы: Полностью собранная и готовая к использованию
• Комплектация: Плата
• Используемый компонент: LTC3400ES6

Возможные аналоги

• LTC3401 Demo Board: Плата для оценки работы LTC3401, обладающая схожими характеристиками, но с улучшенными параметрами по току и частоте переключения.
• DC5400A: Еще одна плата для демонстрации возможностей повышающих преобразователей от Analog Devices.

Эта демонстрационная плата позволяет инженерам и разработчикам быстро оценить работу LTC3400 и провести необходимые тестирования для выбора оптимального решения для своих проектов.
