DC392A-A - Описание и детали

Общее описание

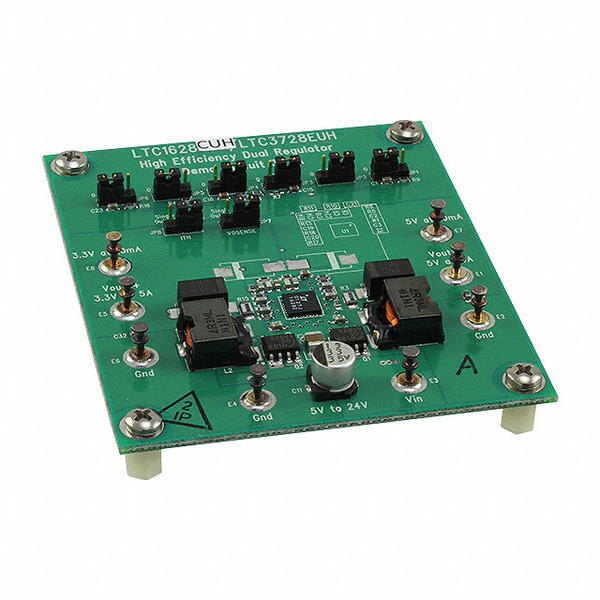

DC392A-A от Analog Devices - это отладочная плата для двухканального DC-DC-преобразователя понижающего типа LTC1628CUH. Эта плата позволяет исследовать и оценивать характеристики для разработки мощных и эффективных систем питания. LTC1628CUH представляет собой высокоэффективный понижающий контроллер с двумя выходами, который может управлять входными напряжениями в широком диапазоне.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность преобразования энергии, что снижает тепловыделение и повышает надежность.
• Два независимых канала: Независимые выходные каналы позволяют гибко настраивать параметры питания.
• Широкий диапазон входного напряжения: Подходит для различных источников питания от 5В до 24В.
• Комфорт в тестировании и разработке: Полностью оснащенная и готовая к использованию плата упрощает процесс тестирования и разработки.

Недостатки

• Специфичность применения: Предназначена для специализированных задач, что может быть избыточно для простых приложений.
• Требуется опыт работы: Для полной оценки возможностей может потребоваться знание работы DC-DC преобразователей и навыки работы с отладочными платами.

Типовое использование

• Прототипирование и тестирование DC-DC преобразователей в лабораторных условиях.
• Разработка систем питания для профессионального оборудования и промышленных приложений.
• Исследование энергопотребления и оптимизация работы зарядных систем.

Рекомендации по применению

• Подключение питания: Убедитесь, что входное напряжение находится в пределах 5В - 24В.
• Нагрузки на выходе: Подключайте нагрузки в соответствии с номинальными токами (5А для выхода 3.3В и 4А для выхода 5В).
• Охлаждение: Следите за температурой компонентов при работе на высоких нагрузках, предоставляя достаточное охлаждение.

Основные технические характеристики

• Входное напряжение: от 5В до 24В
• Выходное напряжение: 3.3В и 5В
• Выходной ток: 5А (3.3В), 4А (5В)
• Топология регулятора: Понижающий (Buck)
• Тип вывода: неизолированный
• Задействованные микросхемы: LTC1628CUH

Возможные аналоги

• Analog Devices DC1678A: Подобная отладочная плата на основе контроллера LTC3851.
• Texas Instruments LMZ14203 Evaluation Board: Также представляет собой отладочную плату для понижающего преобразователя.
• Microchip ATAVRMC321: Пример отладочной платы для аналогичных задач, используя микроконтроллеры.

DC392A-A от Analog Devices - это надежный инструмент для инженеров и разработчиков, стремящихся к созданию высокоэффективных и гибких DC-DC преобразователей, готовых к промышленному применению.
