DC391A-B

Описание DC391A-B от Analog Devices

Общее описание

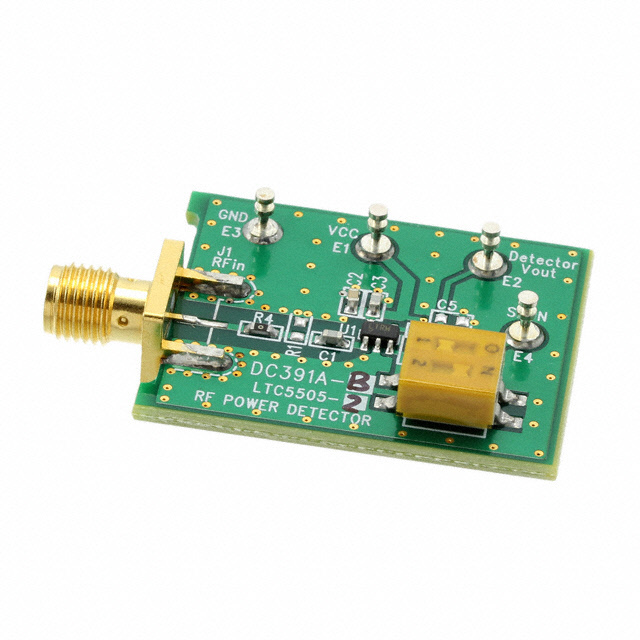

DC391A-B — это демонстрационная плата, разработанная для упрощения оценки высокочастотных параметров детектора мощности RF, моделя LTC5505-2 от компании Analog Devices. Это мощный инструмент для инженеров, нуждающихся в измерении мощности радиочастотных сигналов в полосе частот от 300 МГц до 3.5 ГГц.

Преимущества

• Высокая точность измерений: Обеспечивает точное измерение мощностей RF сигналов.
• Широкий частотный диапазон: Поддерживает частоты от 300 МГц до 3.5 ГГц.
• Легкость использования: Простота подключения и использования для разработки и тестирования RF приложений.

Недостатки

• Средний уровень сложности: Может потребоваться базовое понимание радиочастотных систем для полноценного использования всех возможностей платы.
• Стоимость: Будет лучше подходить для профессиональных применений из-за своей стоимости.

Типовое использование

• Мобильные коммуникации: Измерение мощности сигналов в мобильных и беспроводных устройствах.
• Беспроводные сети: Настройка и тестирование компонентов для WLAN, Bluetooth и других технологий.
• Радиолокационные системы: Калибровка и тестирование радиолокационного оборудования.
• Измерительные приборы: Использование в составе лабораторного оборудования для инженерных разработок и исследований.

Рекомендации по применению

• Обеспечить хорошее экранирование при работе с высокочастотными сигналами.
• Постоянно проверять калибровку, особенно при измерениях в разных частотных диапазонах.
• Использовать соответствующие RF соединительные кабели и разъемы для минимизации потерь сигнала.

Основные технические характеристики

• Рабочий частотный диапазон: от 300 МГц до 3.5 ГГц
• Потребляемый ток: <2 мА
• Рабочее напряжение питания: 2.7 В - 5.5 В
• Выходное напряжение: Пропорционально логарифму входной мощности

Возможные аналоги

• LT5547: RF-детектор от Analog Devices с аналогичными функциями и частотным диапазоном.
• HMC1120: Power detector от Analog Devices для высокочастотных применений.

Использование DC391A-B позволит значительно ускорить процесс разработки и оптимизации RF систем, делая его отличным выбором для инженеров, работающих в сфере радиочастотных технологий.
