DC385A

DC385A от Analog Devices

Общее описание

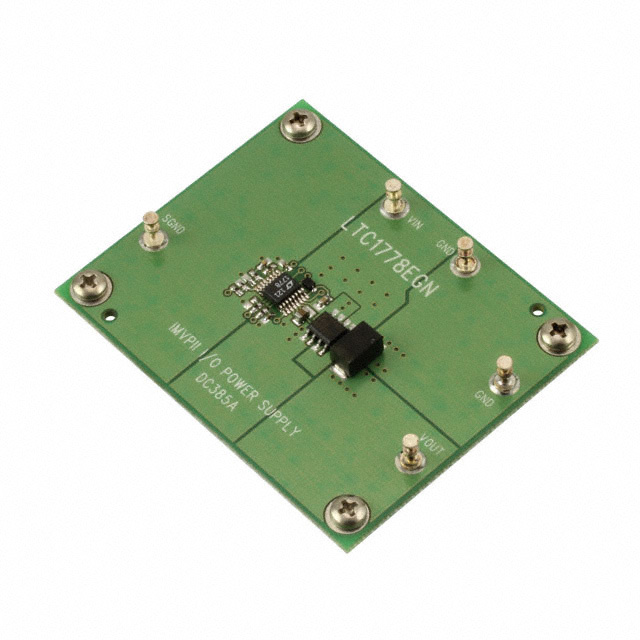

DC385A – это отладочная плата для оценки работы контроллера LTC1778, разработанного компанией Analog Devices. Этот контроллер предназначен для реализации понижающих DC/DC-преобразователей с одноканальным выходом. Плата DC385A позволяет пользователям оценить основные характеристики и возможности контроллера LTC1778 в реальных условиях.

Преимущества

• Высокая эффективность: Контроллер LTC1778 демонстрирует высокую эффективность преобразования энергии.
• Широкий диапазон входных напряжений: Плата поддерживает входные напряжения в диапазоне от 5V до 25V.
• Стабильный выход: Возможность обеспечить стабильное выходное напряжение 1.2V при нагрузке до 6A.
• Легкость в использовании: Плата полностью собрана и готова к использованию, что сокращает время на подготовку и тестирование.

Недостатки

• Ограниченный диапазон выходного напряжения: Фиксированное выходное напряжение 1.2V может быть ограничивающим фактором для некоторых приложений.
• Зависимость от внешнего питания: Для работы платы необходимо внешнее питание, соответствующее требованиям входного напряжения.

Типовое использование

• Прототипирование и тестирование DC/DC-преобразователей на базе LTC1778
• Оценка характеристик контроллера в лабораторных условиях
• Применения, требующие высокоэффективного понижающего преобразователя

Рекомендации по применению

• Убедитесь, что подаете правильное входное напряжение: Диапазон входных напряжений платы 5V - 25V.
• Следите за температурой: При высоких токах нагрузки плата может нагреваться, обеспечьте достаточное охлаждение.
• Используйте стабилизированный источник питания: Для точных измерений и стабильной работы системы.

Основные технические характеристики

• Основное назначение: DC/DC, Step Down
• Выходы и тип: Одноканальные, не изолированные
• Выходное напряжение: 1.2V
• Выходной ток: До 6A
• Входное напряжение: 5V ~ 25V
• Топология регулятора: Buck
• Частота коммутации: 200kHz
• Тип платы: Полностью собранная
• Комплектация: Плата(ы)
• Используемая ИС/Часть: LTC1778

Возможные аналоги

• DC667A: Отладочная плата для LTC3411, также понижающий DC/DC-преобразователь.
• DC2371A: Отладочная плата для LT8609S, высокоэффективный понижающий регулятор с более широким диапазоном выходных напряжений.

DC385A от Analog Devices – это отличное решение для быстрой и качественной оценки возможностей контроллера LTC1778 в различных приложениях.
