DC377B-A от Analog Devices

Общее описание

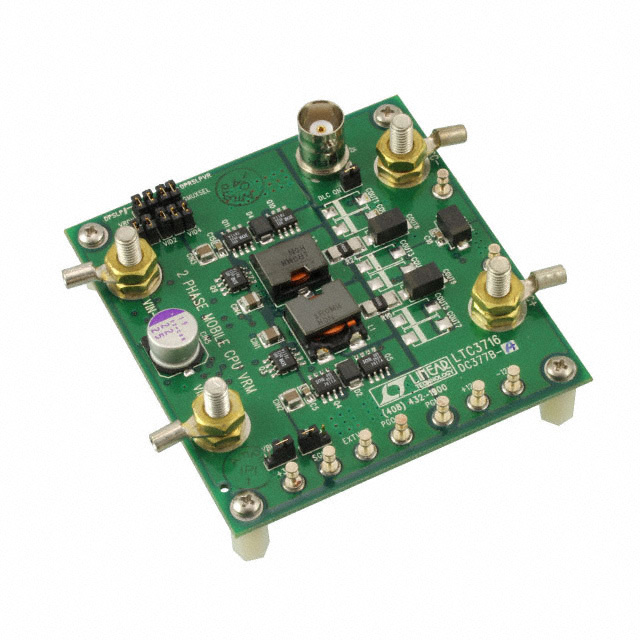

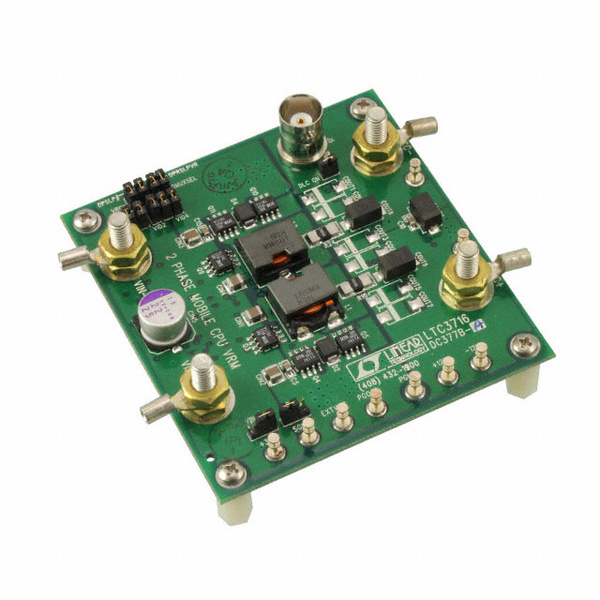

DC377B-A - это демонстрационная плата для оценки микросхемы LTC3716 от компании Analog Devices. Этот комплект разработан для изучения характеристик и возможностей понижающего преобразователя (Buck) и предназначен для специалистов, работающих с источниками питания постоянного тока.

Преимущества

• Высокая эффективность: Плата демонстрирует высокий КПД при преобразовании напряжения благодаря использованию передовой топологии Buck.
• Широкий диапазон входных напряжений: Поддержка входного напряжения в диапазоне от 7 до 24 В, что делает плату универсальной для различных приложений.
• Гибкость настроек: Плата позволяет настраивать выходное напряжение в диапазоне 0.6 – 1.75 В для различных задач.
• Высокая выходная мощность: Максимальный выходной ток до 25 А позволяет использовать плату в высокомощных приложениях.

Недостатки

• Требуется опыт работы с высокими токами: Плата предназначена для профессионалов и требует соответствующих знаний и умений для безопасного использования.
• Не подходит для всех видов нагрузок: Плата оптимизирована для конкретного диапазона выходных напряжений и токов.

Типовое использование

• Тестирование и разработка источников питания: Идеально подходит для инженеров, занимающихся разработкой и тестированием DC/DC преобразователей.
• Образовательные цели: Может использоваться в образовательных учреждениях для обучения студентов и стажеров основам работы с преобразователями напряжения.
• Промышленное применение: Применима в различных промышленных устройствах, требующих стабилизированного низковольтного питания.

Рекомендации по применению

• Изучите документацию: Перед началом работы внимательно изучите техническую документацию, предоставленную производителем.
• Работа с безопасностью: Используйте плату в условиях, предусмотренных производителем, и соблюдайте все меры предосторожности при работе с высокими токами.
• Монтирование радиаторов: При необходимости установите радиаторы на ключевые компоненты для предотвращения перегрева.

Основные технические характеристики

• Топология преобразователя: Понижающий (Buck)
• Входное напряжение: 7 В – 24 В
• Выходное напряжение: 0.6 В – 1.75 В
• Выходной ток: До 25 А
• Тип платы: полностью укомплектованная

Возможные аналоги

• DC377B-B: Аналогичная система с расширенными функциями.
• LTC3851: Аналогичный понижающий контроллер от Analog Devices для использования в других разработках.

Эта демонстрационная плата является мощным инструментом для инженеров и разработчиков, стремящихся оптимизировать свои силовые решения и изучить возможности контроллера LTC3716 на практике.
