DC339A-B

Описание

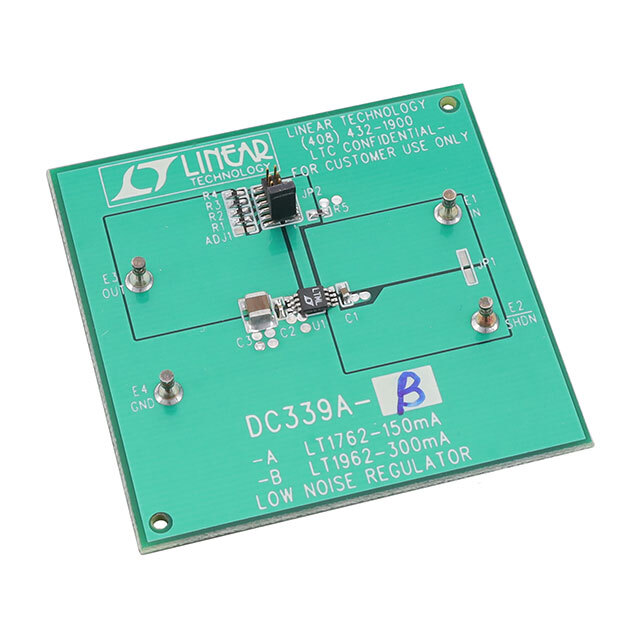

DC339A-B — демонстрационная плата от Analog Devices, предназначенная для оценки возможностей LT1962, малошумящего низковольтного линейного регулятора с малым током покоя. Этот регулятор обеспечивает стабильное выходное напряжение в диапазоне от 1.22 до 5 В при входном напряжении от 2.3 до 20 В.

Преимущества

• Низкий Ток Покоя: Ток покоя всего 30 мкА, что делает LT1962 идеальным решением для энергоэффективных приложений.
• Малошумящий: Прекрасные характеристики по шуму (20 мкВ RMS в диапазоне от 10 Гц до 100 кГц), что важно для шумочувствительных систем.
• Широкий Диапазон Входного Напряжения: Поддержка от 2.3 до 20 В позволяет использовать компонент в различных схемах и приложениях.

Недостатки

• Ограниченная Мощность Выхлопа: Поддерживает максимальный выходной ток 300 мА, что может быть ограничением для некоторых приложений.
• Потенциальная Необходимость Дополнительных Компонентов: Для оптимальной работы может потребоваться использование дополнительных компонентов, таких как шунтирующие конденсаторы.

Типовое Использование

• Батарейные Устройства: Идеально подходит для портативных и батарейных устройств, где важен низкий ток покоя.
• Малошумящие Усилители: Использование в аудио или другого типа малошумящих схемах.
• Системы с Питанием от Батарей: В приложениях, требующих стабильного понижающего регулятора с низким потреблением энергии.

Рекомендации по Применению

1. Кондеры: Убедитесь, что входные и выходные конденсаторы правильно выбраны для минимизации пульсаций и повышения стабильности.
2. Теплоотвод: При использовании на максимальном токе убедитесь в хорошем отводе тепла для предотвращения перегрева.
3. Фильтрация: В случаях, когда требуется минимизация шума, используйте дополнительные фильтрующие элементы.

Основные Технические Характеристики

• Входное напряжение: 2.3 В ~ 20 В
• Выходное напряжение: 1.22 В ~ 5 В
• Максимальный выходной ток: 300 мА
• Тип регулятора: Понижающий (Buck)
• Ток покоя: 30 мкА
• Шум: 20 мкВ RMS
• Тип платы: Полностью собранная

Возможные Аналоги

• LT1763: Также малошумящий линейный регулятор от Analog Devices с аналогичными характеристиками.
• MIC5235: Линейный регулятор с низким током покоя и низким уровнем шума от Microchip Technology.
• TPS7A02 от Texas Instruments: еще один малошумящий линеарный регулятор с низким током покоя.

Заключение

DC339A-B — это высокоэффективная и надежная демонстрационная плата, отлично подходящая для оценки возможностей LT1962 в различных приложениях. Её простота в использовании и малый ток потребления делают её подходящей как для опытных разработчиков, так и для новичков.
