DC3217A

DC3217A от Analog Devices

Общее описание

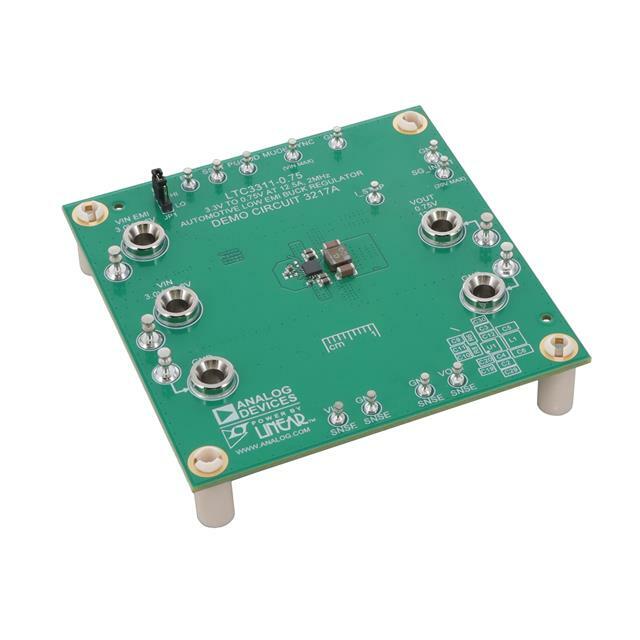

DC3217A - демонстрационная плата разработки, созданная для оценки возможностей преобразователя DC-DC модели LTC3311-0.75 от Analog Devices. Этот преобразователь характеризуется высокой эффективностью и низким уровнем шумов благодаря технологии Silent Switcher®. Плата позволяет разработчикам тестировать, настраивать и анализировать работу LTC3311-0.75 в реальных приложениях.

Преимущества

• Высокая эффективность: Преобразователь обеспечивает оптимальную энергоэффективность, что способствует снижению потерь и тепловыделения.
• Низкий уровень шумов: Технология Silent Switcher® минимизирует электромагнитные помехи (EMI), обеспечивая стабильную работу в шумной среде.
• Компактные размеры: Миниатюрная плата позволяет легко интегрировать ее в прототипы и финальные изделия.
• Высокая скорость переключения: Частота переключения 2 МГц способствует уменьшению размеров внешних компонентов и повышению общей плотности схемы.

Недостатки

• Ограниченный диапазон входных напряжений: Плата поддерживает только входные напряжения в диапазоне 3-3,6 В, что может быть ограничением для некоторых приложений.
• Неизолированный выход: Преобразователь имеет только один, неизолированный выход, что может не подходить для приложений, требующих изоляции.

Типовое использование

• Прототипирование: Для быстрого прототипирования и тестирования новых продуктов и схем с использованием LTC3311-0.75.
• Разработка энергосберегающих систем: В проектах, где важна высокая эффективность и низкий уровень шумов.
• Импульсные преобразователи напряжения: В приложениях, где требуются стабильные значения выходного напряжения при изменении входного.

Рекомендации по применению

• Охлаждение: Обеспечьте достаточное охлаждение для платы при высоких нагрузках, чтобы избежать перегрева.
• Электромагнитная совместимость (EMC): Рассчитайте любопытные меры EMC, чтобы минимизировать влияние на окружающие схемы.
• Разводка: При проектировании печатной платы учитывайте рекомендации производителя касательно разводки для минимизации потерь и шумов.

Основные технические характеристики

• Входное напряжение: 3 В - 3.6 В
• Выходное напряжение: 0.85 В
• Выходной ток: 12.5 А
• Топология: Step-Down (Buck)
• Частота переключения: 2 МГц
• Тип платы: Полностью собранная
• Используемая микросхема: LTC3311-0.75

Возможные аналоги

• DC3015A: Демонстрационная плата для аналогичных применений с LTC3311-1.
• DC2026C: Универсальная плата разработки от Analog Devices, поддерживающая множество микросхем DC-DC преобразователей.

Надеемся, что это описание поможет вам лучше понять возможности и преимущества демонстрационной платы DC3217A от Analog Devices. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться к нашим специалистам!
