DC3158A

DC3158A - Описание и Рекомендации

Общее описание

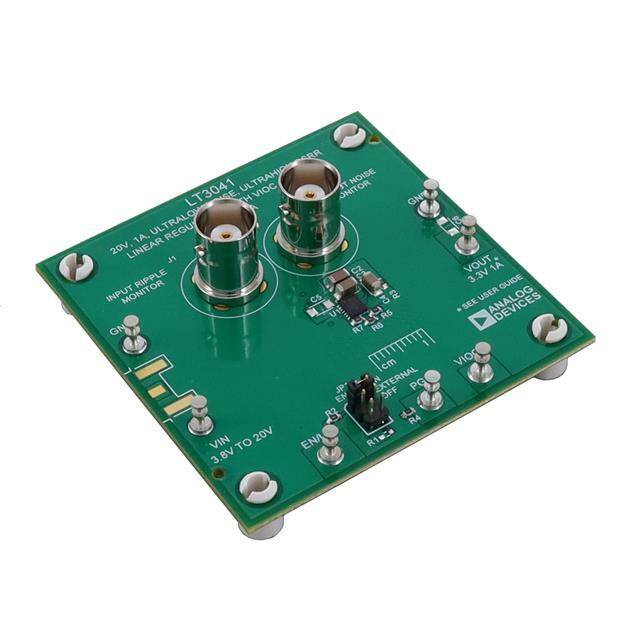

DC3158A - это демонстрационная плата от Analog Devices, предназначенная для оценки характеристик и изучения возможностей линейного стабилизатора напряжения LT3041. Этот стабилизатор обеспечивает высокую точность регулировки выходного напряжения и высокий коэффициент подавления пульсаций (PSRR), что делает его идеальным для использования в системах с высокими требованиями к шумовым характеристикам и стабильности напряжения.

Преимущества

• Высокий коэффициент подавления пульсаций (PSRR): >79 дБ при 1 МГц
• Низкий уровень шума: 2 μV RMS (10 Гц до 100 кГц)
• Широкий диапазон входного напряжения: от 2,2 В до 20 В
• Высокая точность регулировки: ±0.1% по значению выходного напряжения
• Компактный и полностью собранный модуль: готов к немедленному использованию

Недостатки

• Ограничение по току: максимальный выходной ток составляет 1 А
• Требует тщательного учета рассеивания тепла при большом токе нагрузки

Типовое использование

• Прецизионные аналоговые цепи
• Малошумящие источники питания для RF и микроволновых систем
• Лабораторное оборудование и измерительные приборы
• Медицинская электроника

Рекомендации по применению

• Подключите входное напряжение в пределах от 2,2 В до 20 В
• Регулируйте выходное напряжение в диапазоне от 0 В до 15 В с помощью внешнего резистора
• Используйте соответствующие теплоотводы или другую тепловую защиту при работе с высокими нагрузочными токами

Основные технические характеристики

• Входное напряжение: 2,2 В ~ 20 В
• Выходное напряжение: регулируемое от 0 В до 15 В
• Выходной ток: до 1 А
• Коэффициент подавления пульсаций: >79 дБ при 1 МГц
• Уровень шума: 2 μV RMS (10 Гц до 100 кГц)
• Содержимое: полностью собранная плата (Fully Populated Board)

Возможные аналоги

• LT3080 от Analog Devices: регулируемый линейный стабилизатор с аналогичными характеристиками
• TPS7A47 от Texas Instruments: высоковольтный низкошумящий стабилизатор
• ADM7150 от Analog Devices: ультра-низкошумящий линейный стабилизатор для ВЧ приложений

Заключение

DC3158A является мощным инструментом для разработчиков, работающих с высокоточными аналоговыми и цифровыми устройствами. Он обеспечивает превосходные характеристики по регулировке выходного напряжения и уровню шума, что делает его отличным выбором для многих применений, требующих стабильного и чистого источника питания.
