DC3113A

DC3113A от Analog Devices

Общее описание

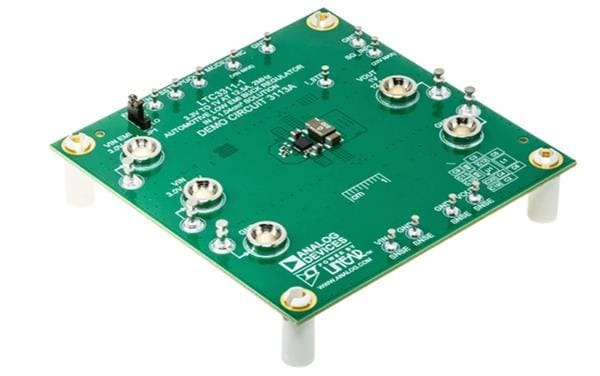

DC3113A представляет собой отладочную плату для контроллера понижающего регулятора LTC3311-1 от компании Analog Devices. DC3113A предназначена для демонстрации возможностей и оценки характеристик этого высокоэффективного понижающего регулятора. LTC3311-1 работает в широчайшем диапазоне напряжений и обеспечивает высокий выходной ток с низким уровнем шума.

Преимущества

• Высокая эффективность: Интеграция контроллера Silent Switcher®, минимизирующего электромагнитные помехи (EMI).
• Компактность и простота использования: Полностью собранная и готовая к использованию плата.
• Широкий диапазон входного напряжения: Поддержка диапазона 2.25 В до 5.5 В.
• Высокая частота переключений: Работает с частотой до 2 МГц, что уменьшает размер пассивных компонентов и повышает общую эффективность.

Недостатки

• Генерация тепла: При высоких выходных токах возможно генерирование значительного количества тепла.
• Ограничения по входному напряжению: Может не быть подходящим для приложений с напряжением выше 5.5 В.

Типовое использование

• Системы со встроенным питанием
• Мобильные устройства и портативные гаджеты
• Сетевое оборудование
• Индустриальная автоматика

Рекомендации по применению

• Обеспечьте хорошее охлаждение: При использовании DC3113A с высокими токами выходной цепи рекомендуется установить адекватные системы охлаждения для предотвращения перегрева.
• Минимизируйте электромагнитные помехи: Используйте защитный экран и прочие методы подавления EMI, чтобы улучшить стабильность работы устройства.
• Тщательно выбирайте входное напряжение: Убедитесь, что входное напряжение не превышает рекомендаций производителя, иначе это может привести к повреждению устройства.

Основные технические характеристики

• Тип регулятора: Понижающий (Buck)
• Количество выходов: 1
• Выходное напряжение: 1 В
• Выходной ток: 12.5 A
• Входное напряжение: 2.25 В до 5.5 В
• Частота переключений: до 2 МГц
• Тип платы: Полностью собранная и готовая к использованию

Возможные аналоги

• DC2305A: Плата аналогичного назначения для другого диапазона входных напряжений и выходного тока.
• DC2022A: Популярная отладочная плата для схожей области применения, но с другой конфигурацией выходного напряжения.

Заключение

DC3113A представляет собой отличный инструмент для инженеров и разработчиков, позволяя легко и быстро тестировать и настраивать понижающие регуляторы на базе LTC3311-1. Её высокоинтегрированный и эффективный дизайн, в сочетании с простотой использования, делает эту плату незаменимым помощником в разработке проектов, требующих стабилизированного питания.
