DC3091A

Описание для интернет-магазина: DC3091A от Analog Devices

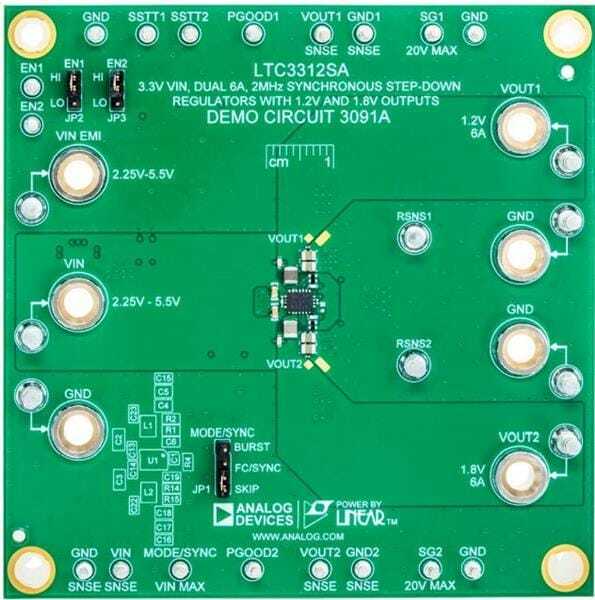

Общее описание: DC3091A — это отладочная плата, разработанная компанией Analog Devices, предназначенная для оценки возможностей и функциональности синхронного стабилизатора напряжения на базе интегральной схемы LTC3312SA. Этот стабилизатор предназначен для шагового понижения напряжения (Buck-конвертер) и идеально подходит для приложений, требующих высокой плотности мощности и эффективности.

Преимущества:

• Высокая эффективность: до 95% при низких напряжениях входа.
• Компактный размер: идеально подходит для приложений с ограниченным пространством.
• Высокая частота переключения: до 2МГц, что снижает требования к внешним компонентам и позволяет использовать меньшие дроссели и конденсаторы.
• Широкий диапазон входных напряжений: от 2.25В до 5.5В, что делает плату универсальной для различных источников питания.

Недостатки:

• Требует аккуратного управления тепловым режимом: при высоких токах и низких напряжениях может потребоваться дополнительное охлаждение.
• Не подходит для приложений с высоким входным напряжением: ограничение до 5.5В.

Типовое использование:

• Мобильные и портативные устройства.
• Системы питания для процессоров и микроконтроллеров.
• Телекоммуникационное оборудование.
• Индустриальные и автомобильные применения.

Рекомендации по применению:

• При разработке системы питания необходимо тщательно подбирать внешние компоненты, такие как дроссели и конденсаторы, чтобы обеспечить стабильную работу при высоких токах.
• Для эффективного управления тепловым режимом рекомендуется использовать теплопроводную пасту или радиаторы.

Основные технические характеристики:

• Входное напряжение: от 2.25В до 5.5В
• Выходное напряжение: 1.2В и 1.8В
• Выходной ток: до 6А на каждый канал
• Частота переключения: 2МГц
• Тип стабилизатора: Синхронный понижающий (Buck-конвертер)
• Комплектация: полностью укомплектованная и готовая к использованию отладочная плата

Возможные аналоги:

• DC1974A — также разработана на базе LTC3312SA, но с другими выходными напряжениями.
• DC2645A — аналогичная плата для оценки стабилизаторов напряжения от Analog Devices с другими характеристиками.
• DC2840A — отладочная плата для высокочастотных понижающих стабилизаторов.

Заключение: Отладочная плата DC3091A от Analog Devices—это отличный инструмент для инженеров-разработчиков, занимающихся проектированием высокоэффективных систем питания. Благодаря высокой эффективности, компактным размерам и широкому диапазону входных напряжений, плата подходит для широкого спектра приложений.
