DC3089A

DC3089A от Analog Devices

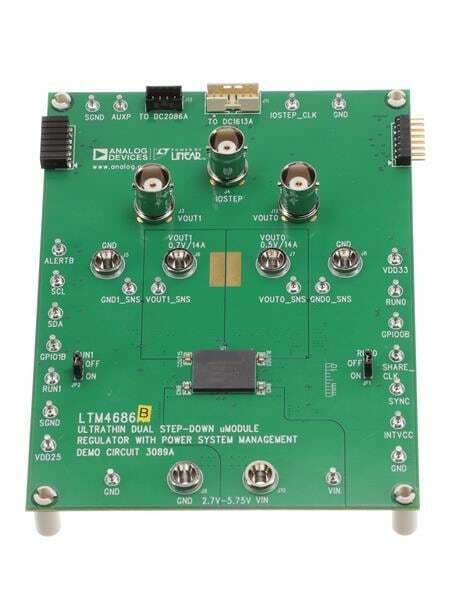

Общее описание: Оценочная плата DC3089A представляет собой демонстрационный комплект от компании Analog Devices, предназначенный для оценки и тестирования производительности микромодуля LTM4686, который представляет собой ультратонкий двухканальный понижающий регулятор постоянного напряжения. Этот комплект позволяет инженерам и разработчикам быстро и эффективно оценить характеристики и функциональность LTM4686.

Преимущества:

• Ультратонкий профиль: Компактный дизайн, который легко интегрируется в системы с ограниченным пространством.
• Высокая эффективность: Обеспечивает высокую эффективность преобразования энергии, что приводит к снижению тепловыделения и повышению общей производительности.
• Гибкость настроек: Возможность настройки выходного напряжения в диапазоне от 0.5V до 3.6V, что делает его универсальным для различных применений.
• Простота использования: Полностью собранная и проверенная плата, готовая к использованию сразу после получения.

Недостатки:

• Ограниченная мощность: Максимальный выходной ток 14A на канал может быть недостаточен для некоторых применений с высокими требованиями по току.
• Неизолированные выходы: Оба выхода являются неизолированными, что может ограничивать использование в определенных топологиях.

Типовое использование:

• Централизованные системы питания.
• Приложения в области телекоммуникаций и сетевого оборудования.
• Встроенные системы и промышленные контроллеры.
• Приложения, требующие высокой плотности мощности и компактного дизайна.

Рекомендации по применению:

• Перед подключением нагрузки убедитесь в правильности настроек выходного напряжения и токовых ограничений.
• Обеспечьте адекватное охлаждение, особенно при работе на максимальной нагрузке, чтобы избежать перегрева компонентов.
• Используйте высококачественные разъемы и провода для подключения питания и выходов, чтобы минимизировать потери и помехи.

Основные технические характеристики:

• Входное напряжение: 4.5V ~ 5.75V
• Выходное напряжение: 0.5V ~ 3.6V
• Выходной ток: до 14A на каждый из двух каналов
• Топология регулятора: понижающий (buck)
• Плата: полностью собранная и готовая к работе

Возможные аналоги:

• LTM4678 от Analog Devices: двухканальный понижающий регулятор с аналогичными характеристиками.
• MAX20751 от Maxim Integrated: высокопроизводительный понижающий регулятор с низким уровнем шума.

Эта оценочная плата идеально подходит для первичного тестирования и разработки приложений на основе LTM4686, предоставляя мощное и гибкое решение для различных задач в сфере электроники и электропитания.
