DC2952A

DC2952A От Analog Devices

Общее описание

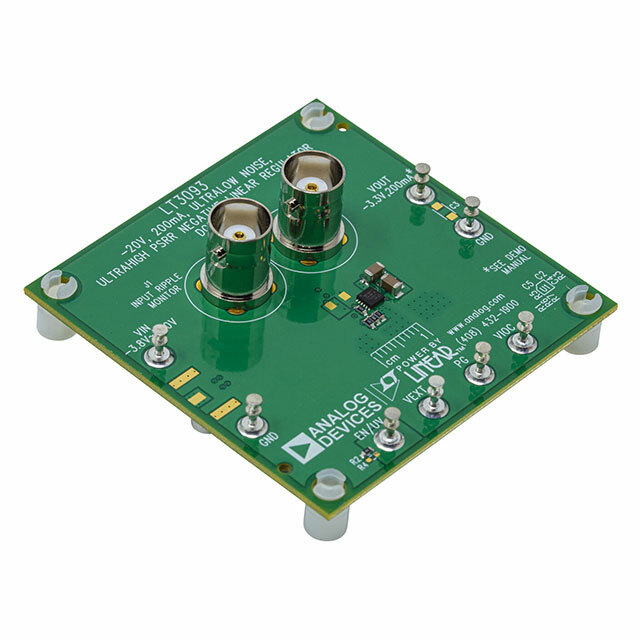

DC2952A — это демонстрационная плата для линейного стабилизатора напряжения LT3093 от компании Analog Devices. Стабилизатор LT3093 является регулируемым линейным стабилизатором отрицательного напряжения, который может выдавать до 200 мА. Эта плата предназначена для демонстрации высокопроизводительных возможностей LT3093 в различных приложениях, где требуется высокоточная регулировка выходного напряжения.

Преимущества

• Высокая точность регулировки: LT3093 обеспечивает стабилизацию выходного напряжения с высокой точностью, что делает его идеальным для использования в чувствительных электронных схемах.
• Широкий диапазон входных напряжений: Входное напряжение может варьироваться от -3.8 В до -20 В, что делает эту плату универсальной для различных приложений.
• Низкий уровень шума: Подавление шума является одним из главных преимуществ LT3093, что способствует стабильной и надежной работе устройств.

Недостатки

• Ограничение по току: Выходной ток ограничен до 200 мА, что может быть недостаточно для некоторых высоконагруженных приложений.
• Отрицательное напряжение: Плата предназначена для работы с отрицательными напряжениями, что может требовать дополнительных мер предосторожности и специальных знаний при использовании.

Типовое использование

DC2952A широко используется в системах, где требуется высокоточное отрицательное напряжение. Примеры включают:

• Прецизионные измерительные системы
• Аудио и видеоустройства
• Аналого-цифровые преобразователи (ADC)
• Цифро-аналоговые преобразователи (DAC)

Рекомендации по применению

• Тщательно следите за подключением питания: Убедитесь, что входное напряжение находится в пределах допустимого диапазона от -3.8 В до -20 В.
• Обеспечьте должное охлаждение: Несмотря на то что LT3093 имеет встроенную термозащиту, использование радиаторов или активного охлаждения в мощных приложениях настоятельно рекомендуется.
• Изучите документацию: Ознакомьтесь с официальной спецификацией и руководством пользователя LT3093 для более детального понимания его возможностей и ограничений.

Основные технические характеристики

• Тип стабилизатора: Линейный регулируемый стабилизатор отрицательного напряжения
• Входное напряжение: -3.8 В ~ -20 В
• Выходное напряжение: регулируемое, по умолчанию -3.3 В
• Выходной ток: до 200 мА
• Подавление пульсаций: Высокий коэффициент подавления (импульсов питания)
• Защита: Встроенная защита от перенапряжения и перегрева

Возможные аналоги

• LT3080: Вариант положительного напряжения линейного стабилизатора
• LT3042: Стабилизатор положительного напряжения с ультранизким уровнем шума и высоким подавлением пульсаций

Использование демонстрационной платы DC2952A позволяет в полной мере оценить возможности и преимущества стабилизатора напряжения LT3093, делая её идеальным инструментом для разработчиков и инженеров.
