DC2855A

Описание компонентов

Аналоговый компонент: DC2855A от Analog Devices

Общее описание

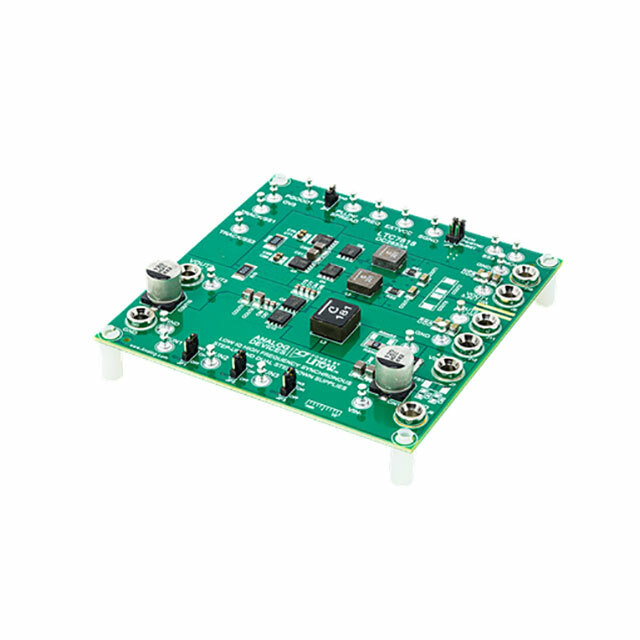

DC2855A – это демонстрационная плата от компании Analog Devices, предназначенная для оценки возможностей понижающего (buck) преобразователя LTC7818. Плата имеет три выхода с напряжениями 3,3В, 5В и 10В, каждый из которых способен обеспечивать ток до 10А. Входное напряжение может варьироваться от 4,5В до 36В, что делает плату универсальной и подходящей для различных применений.

Преимущества

• Широкий диапазон входного напряжения (4,5В - 36В): Позволяет использовать плату в различных системах.
• Высокая эффективность: Возможность обеспечения высоким выходным током до 10А на каждом канале.
• Компактный и готовый к использованию дизайн: Полностью укомплектованная плата, позволяющая быстро приступить к тестированию и разработке.

Недостатки

• Ограничение по максимальному выходному току: Выходной ток ограничен 10А на канал.
• Сложность интеграции: Для новичков в разработке схем может возникнуть сложность при интеграции платы в собственные проекты.

Типовое использование

• Промышленные системы контроллеров: Используется для питания контроллеров и датчиков.
• Мощные процессорные платы: Обеспечивает стабильное питание для процессоров и других высокопроизводительных компонентов.
• Системы телекоммуникаций: Подходит для питания телекоммуникационных устройств и оборудования.

Рекомендации по применению

• Тщательно проектируйте схему распределения питания: Обеспечьте соответствие потребностей в энергии с возможностями платы.
• Обеспечьте адекватное охлаждение: Используйте радиаторы и вентиляторы при работе с высокими токами для предотвращения перегрева.
• Проверяйте параметры напряжения и тока: Перед использованием проверяйте соответствие параметров платы требованиям системы.

Основные технические характеристики

• Входное напряжение: 4,5В - 36В
• Выходное напряжение: 3,3В, 5В, 10В
• Выходной ток: до 10А на каждом выходе
• Частота переключения: до 2,2МГц
• Тип платы: Полностью укомплектованная для оценки

Возможные аналоги

• LTC3850: Двухфазный понижающий преобразователь от Analog Devices.
• LM5116: Высоковольтный понижающий контроллер от Texas Instruments.
• MAX15062: Экономичный высоковольтный понижающий преобразователь от Maxim Integrated.

Эта плата станет отличным выбором для инженеров, стремящихся к быстрому и эффективному созданию высокоэффективных систем питания в различных применениях.
