DC2839A

DC2839A от Analog Devices

Общее описание

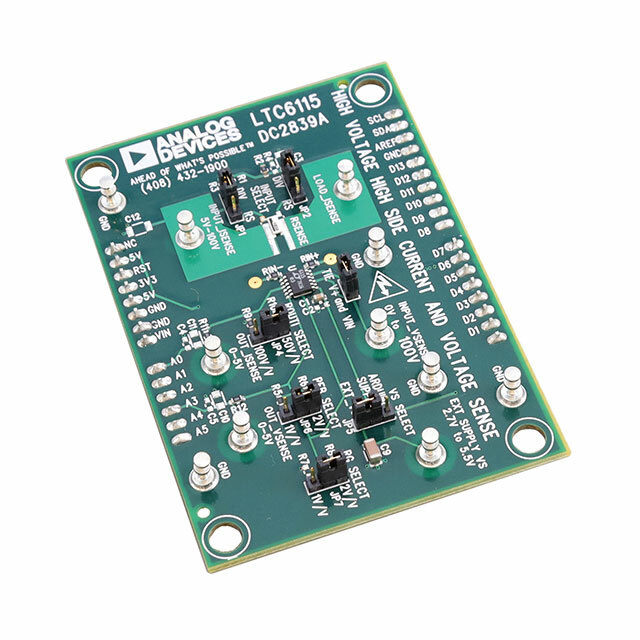

DC2839A — это оценочная плата для измерительного усилителя тока LTC6115 от компании Analog Devices. Она предназначена для упрощения оценки характеристик и возможностей LTC6115, который является одно-канальным усилителем с широким диапазоном входных напряжений, что делает его идеальным выбором для приложений по измерению тока в высоковольтных системах.

Преимущества

• Широкий диапазон напряжений питания: позволяет работать с источниками от 5 В до 100 В.
• Высокая точность: низкий уровень вывода шума и высокая точность измерений.
• Компактные размеры и удобство использования: полностью собранная и протестированная плата, готовая к немедленной эксплуатации.
• Универсальность: подходит для применения в различных высоковольтных системах, включая промышленные и автомобильные приложения.

Недостатки

• Применение ограничено высоковольтными системами, что может оказаться избыточным для низковольтных приложений.

Типовое использование

• Измерение тока в высоковольтных системах
• Промышленные управления и контроль
• Автомобильные системы управления

Рекомендации по применению

1. Подключите плату к измеряемой цепи в соответствии с документацией.
2. Убедитесь, что напряжение питания находится в допустимом диапазоне (5 В - 100 В).
3. Используйте точный мультиметр или осциллограф для измерения выходного сигнала.

Основные технические характеристики

• Тип усилителя: Измерительный усилитель тока
• Выхоп: Однополярный
• Ток выхода/канал: 1 мА
• Потребляемый ток (основной ИС): 400 мкА
• Напряжение питания: от 5 В до 100 В

Возможные аналоги

• [INA138 от Texas Instruments](https://www.ti.com/)
• [MAX9910 от Maxim Integrated](https://www.maximintegrated.com/)
• [AD8210 от Analog Devices](https://www.analog.com/)

Заключение

Оценочная плата DC2839A от Analog Devices — это надежное и точное решение для измерения тока в различных высоковольтных системах. Она обладает широким диапазоном напряжения питания, низким уровнем шума и компактными размерами, что делает ее удобной для использования как в промышленных, так и в автомобильных приложениях.
