DC2837A-B

DC2837A-B от Analog Devices

Общее описание

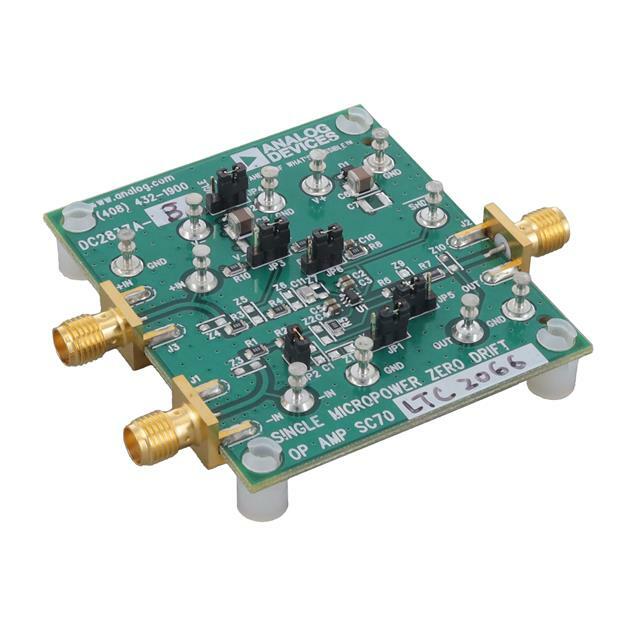

DC2837A-B - это оценочная плата для демонстрации возможностей операционного усилителя LTC2066 с нулевым смещением (zero-drift). Этот модуль разработан компанией Analog Devices Inc. и предоставляет инженерам возможность легко проверить характеристики и производительность LTC2066 в реальных условиях. LTC2066 - это маломощный операционный усилитель с ультранизким входным напряжением смещения и низким уровнем шума, что делает его идеальным для высокоточных измерительных систем.

Преимущества

• Высокая точность: Ультранизкое входное напряжение смещения и низкий уровень шума.
• Маломощность: Потребление тока всего 7.5 мкА, что делает его подходящим для портативных и энергоэффективных приложений.
• Компактный дизайн: Удобная интеграция в различные системы благодаря компактным размерам.
• Простота использования: Плата полностью собрана и готова к использованию, что позволяет быстро оценить возможности операционного усилителя.

Недостатки

• Ограниченная мощность выходного сигнала: Низкий ток выхода, что может быть ограничивающим фактором для некоторых приложений, требующих высоких токов.

Типовое использование

• Прецизионные датчики и системы измерения
• Инструментальные усилители
• Медицинские приборы
• Автоматизированные тестовые системы
• Применения в портативных устройствах

Рекомендации по применению

• Плата идеально подходит для использования в учебных и исследовательских целях, а также для быстрого прототипирования.
• Настоятельно рекомендуется использовать стабилизированный источник питания для предотвращения вывода устройства из строя.

Основные технические характеристики

• Тип усилителя: Операционный усилитель с нулевым смещением (zero-drift)
• Количество каналов на ИС: Один (одноканальный)
• Выход: Однополярный, rail-to-rail
• Сквозное время: 0.0175 В/мкс
• Ток выхода/канал: 51 мА
• Потребляемый ток: 7.5 мкА
• Напряжение питания (одиночное/двойное): 1.7 В ~ 5.25 В
• Тип платы: Полностью собранная
• Используемая ИС/Чип: LTC2066

Возможные аналоги

• MAX4238 - Прецизионный, маломощный усилитель с нулевым смещением от MaxLinear
• LTC2050 - Аналог с нулевым смещением и низким энергопотреблением от Analog Devices
• OPA333 - Прецизионный операционный усилитель с нулевым смещением от Texas Instruments

С оценочной платой DC2837A-B инженеры могут быстро настроить свои системы и испытать прецизионный операционный усилитель LTC2066, сокращая время разработки и улучшая производительность своих проектов.
