DC2750A от Analog Devices

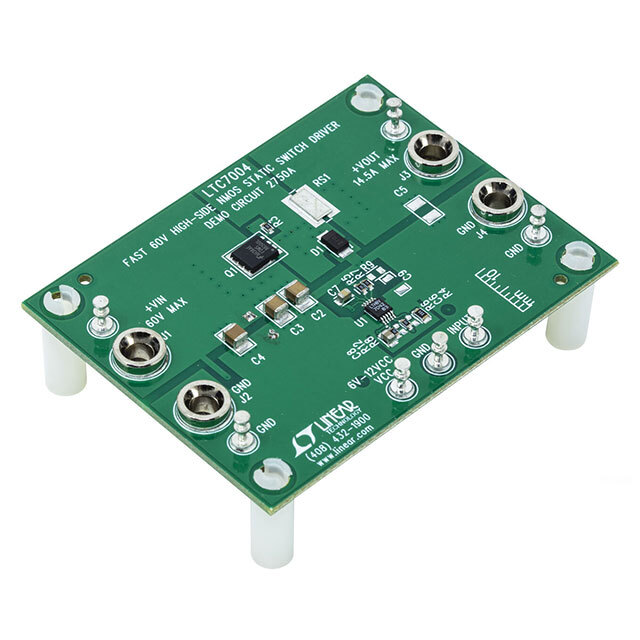

DC2750A — это демонстрационная плата-оценочная плата, разработанная для облегчения оценки и разработки с использованием линейного регулятора напряжения LTC7004. Она спроектирована для упрощения интеграции и тестирования высоковольтных драйверов верхнего плеча с внешними полевыми транзисторами.

Общие сведения

Демонстрационная плата DC2750A предоставляет удобный способ изучения возможностей драйвера верхнего плеча LTC7004 и его интеграции в различные проекты. Она включает в себя все необходимые компоненты для тестирования драйвера в реальных условиях эксплуатации.

Преимущества

• Упрощенное тестирование: наличие всех необходимых компонентов и разъемов для быстрого подключения и проверки работоспособности.
• Высокая интеграция: позволяет легко изучать работу драйвера без необходимости самостоятельной сборки схемы.
• Гибкость: подходит для использования с несколькими типами внешних полевых транзисторов, что увеличивает количество потенциальных применений.

Недостатки

• Размеры платы: ограниченное пространство для размещения дополнительных компонентов.
• Зависимость от внешних компонентов: необходимо использовать соответствующие внешние полевые транзисторы для корректной работы.

Типовое использование

• Умные системы управления питанием
• Высоковольтные источники питания
• Промышленные и автомобильные приложения

Рекомендации по применению

1. Перед началом использования ознакомьтесь с документацией на LTC7004 и демонстрационную плату DC2750A.
2. Подключите внешний полевой транзистор в соответствии с рекомендациями из документации.
3. Убедитесь в правильном подключении всех необходимых сигналов и питания.
4. Проверьте работу системы в различных режимах для оценки возможностей драйвера.

Основные технические характеристики

• Комплекс тестируемой схемы: линейный регулятор напряжения LTC7004
• Рабочее напряжение: до 150 В постоянного тока
• Диапазон температур: от -40°C до +125°C
• Тип драйвера: верхний с внешним полевым транзистором

Возможные аналоги

• DC2390A: демонстрационная плата для LTC7003, подходящая для низковольтных применений нижнего плеча.
• DC2284A: демонстрационная плата для драйвера MOSFET LTC7011, обладающая схожими характеристиками и применение.

Заключение

Демонстрационная плата DC2750A от Analog Devices является отличным инструментом для инженеров-разработчиков, стремящихся исследовать и интегрировать драйверы верхнего плеча в свои проекты. Она обеспечивает удобство тестирования и оптимизацию рабочих процессов без необходимости в самостоятельной сборке и настройке дополнительных компонентов.
