DC2747A

DC2747A - Описание

Производитель: Analog Devices

Наименование: Evaluation Board for LTC3315A - 5V Dual Output Step-Down DC/DC Converter

Общее описание

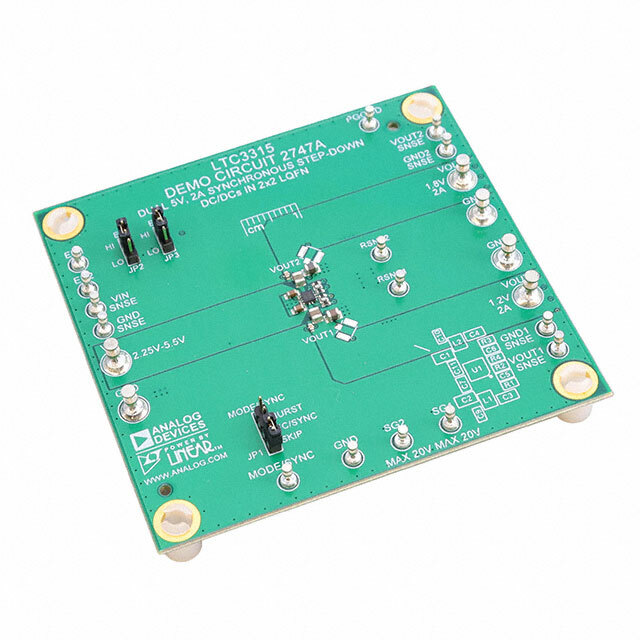

DC2747A представляет собой демонстрационную плату на базе высокоэффективного синхронного понижающего преобразователя LTC3315A от Analog Devices. Эта плата предназначена для преобразования входного напряжения в диапазоне от 2.25В до 5.5В в два стабилизированных выходных напряжения, например, 1.2В и 1.8В, с током до 2А на каждый выход. LTC3315A работает с частотой переключения 2 МГц, что позволяет получить компактное решение с хорошим откликом на динамическую нагрузку и низким уровнем электромагнитных помех (EMI).

Преимущества

• Высокая эффективность: Синхронный понижающий (Buck) преобразователь обеспечивает высокий КПД при различных уровнях нагрузки.
• Компактность: Высокая частота работы позволяет использовать меньшие индуктивные и емкостные компоненты, снижая размеры всей установки.
• Простота использования: Полностью собранная и протестированная плата упрощает процесс оценки и тестирования.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 2.25В до 5.5В.
• Два независимых выхода: Возможность работы с двумя независимыми нагрузками, что расширяет возможности использования платы.

Недостатки

• Требует внешнего питания: Для работы платы требуется внешний источник питания в указанном диапазоне напряжений.
• Ограниченные выходные параметры: Максимальный ток на каждом выходе ограничен 2A.

Типовое использование

• Примеры для разработки и тестирования источников питания для микропроцессорных систем.
• Построение низковольтных согласующих источников питания для сенсоров и других периферийных устройств.
• Применение в оборудовании, требующем стабилизированного низковольтного питания.

Рекомендации по применению

• Убедитесь, что входное напряжение соответствует указанному диапазону (2.25В-5.5В).
• Расположите плату в условиях, обеспечивающих адекватное охлаждение для поддержания стабильной работы.
• Подключите нагрузки к выходам платы с учётом максимального выходного тока 2А на каждый канал.

Основные технические характеристики

• Входное напряжение: 2.25В - 5.5В
• Выходное напряжение: 1.2В, 1.8В (настраиваемые)
• Максимальный выходной ток: 2А на канал
• Частота переключения: 2 МГц
• Тип платы: Полностью собранная (Fully Populated)

Возможные аналоги

• DC2480A: Плата оценки на базе LTC3310S от Analog Devices с более высоким выходным током.
• DC2310A: Синхронный понижающий преобразователь на базе LTC3307A от Analog Devices для работы с низковольтными источниками.

Используя DC2747A, инженеры и разработчики могут легко оценить характеристики LTC3315A и быстро создать прототипы для своих приложений, требующих надежного и компактного решения для понижения напряжения.
