DC2737A

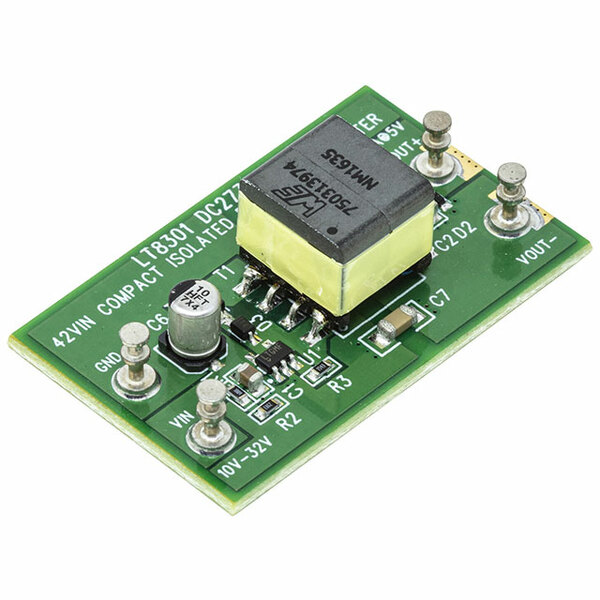

Демонстрационная плата DC2737A от Analog Devices

Общее описание: Демонстрационная плата DC2737A разработана компанией Analog Devices и служит для оценки характеристик интегрального контроллера LT8301, предназначенного для построения изолированных DC/DC преобразователей по топологии Flyback. Эта плата позволяет инженерам быстро и легко протестировать и исследовать возможности и производительность преобразователя, что упрощает процесс разработки и прототипирования конечной продукции.

Преимущества:

• Высокая эффективность: Использование LT8301 обеспечивает высокую эффективность преобразования энергии.
• Изолированный выход: Возможность создания изолированных выходных напряжений увеличивает безопасность и расширяет область применения.
• Компактность: Малый размер платы упрощает её интеграцию в различные системы для тестирования и прототипирования.
• Гибкость: Возможность работы в широком диапазоне входных напряжений и регулировки выходного напряжения.

Недостатки:

• Кратковременное использование: Как демонстрационная плата, она обладает ограниченным сроком службы и предназначена для временного использования в процессе разработки.
• Ограниченная нагрузка: Максимальный выходной ток — 1А, что следует учитывать при проектировании приложений с более высоким потреблением.

Типовое использование:

• Медицинская электроника: Системы с требованием изоляции ввиду безопасности.
• Источники питания: Для устройств, нуждающихся в изолированных выходных напряжениях.
• Промышленная автоматика: Применения, где требуется надежный изолированный источник питания.

Рекомендации по применению:

• Разработка и тестирование схем: Используйте плату для быстрого создания прототипов и их проверки.
• Изучение возможностей LT8301: Подробно исследуйте работу контроллера и определите его подходящее применение в вашем проекте.
• Оптимизация энергопотребления: Проанализируйте и настройте схему для достижения высокой эффективности при выбранных параметрах нагрузки.

Основные технические характеристики:

• Основное назначение: DC/DC преобразователь, повышающий или понижающий
• Количество выходов: 1, изолированный
• Выходное напряжение: 5V
• Выходной ток: 1A
• Входное напряжение: 10V ~ 32V
• Топология регулятора: Flyback
• Частота переключения: 190kHz
• Тип платы: Полностью собранная
• Комплектация: Плата(ы)
• Используемая микросхема / деталь: LT8301

Возможные аналоги:

• Линейка LT на основе Flyback: LT3798, LT8302
• Аналоги других производителей: TPS23755 (Texas Instruments), NCP4305 (ON Semiconductor)

Демонстрационная плата DC2737A представляет собой идеальный инструмент для инженеров и разработчиков, работающих над созданием эффективных и безопасных изолированных источников питания.
