DC2722A

DC2722A от Analog Devices

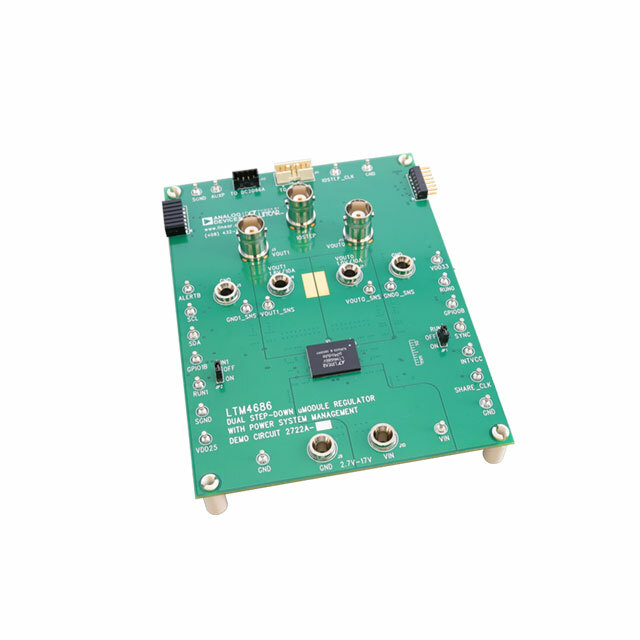

Общее описание: Evaluation Board DC2722A - это демонстрационная плата от компании Analog Devices, предназначенная для оценки работы и характеристик модуля LTM4686. LTM4686 является µModule® (модуль с микросхемами) понижающим (step-down) DC/DC конвертером с двумя выходами и поддержкой комбинированного выходного тока до 10А на канал.

Преимущества:

• Высокая плотность мощности: компактный размер модуля позволяет использовать его в различных приложениях, требующих плотного размещения компонентов.
• Гибкость применения: плата имеет два независимых понижающих конвертера, что позволяет использовать её в многоканальных системах.
• Высокий КПД: сочетание современных технологий и топологий приводит к высокому коэффициенту полезного действия, что снижает тепловыделение и расходы на охлаждение.
• Простота использования: полностью запаяная тестовая плата, готовая к немедленному использованию и оценке.

Недостатки:

• Ограничение по входному напряжению: плата поддерживает диапазон входных напряжений от 2.7В до 17В, что может ограничивать её использование в приложениях с более высокими напряжениями.
• Стоимость: модули μModule® часто дороже по сравнению с дискретными решениями.

Типовое использование:

• Системы питания для процессоров и FPGA.
• Настольные и серверные системы.
• Медицинские и промышленные приборы.
• Телекоммуникационные и сетевые системы.
• Промышленные автомеханизмы.

Рекомендации по применению:

• Следует тщательно проанализировать тепловые условия и обеспечить достаточное охлаждение для поддержания стабильной работы при высоких нагрузках.
• Убедитесь, что ваш источник питания поддерживает стабильное напряжение в требуемом диапазоне для платы DC2722A.
• Используйте стабильные и качественные фильтрующие конденсаторы и дроссели, чтобы обеспечить низкий уровень пульсаций и стабильную работу.

Основные технические характеристики:

• Основное назначение: Понижающий DC/DC преобразователь
• Выходы и тип: 2, не изолированный
• Напряжение на выходе: 1В и 1.8В
• Ток на выходе: 10А на канал
• Напряжение на входе: от 2.7В до 17В
• Топология регулятора: Buck
• Частота переключения: 500 кГц
• Тип платы: Полностью комплектованная
• Содержимое комплекта: Плата (и)

Возможные аналоги:

• LTM4636, аналогичный μModule®, предлагающий похожие характеристики, но с другой конфигурацией выводов и функционалом.
• LTC3622 от Linear Technology, для менее мощных приложений.
• TPS54A20 от Texas Instruments, для решений с аналогичными мощностными параметрами и функционалом.

При необходимости дополнительной консультации или информации, всегда можно обратиться к технической поддержке или инженерам Analog Devices.
