DC2721A-A

DC2721A-A от Analog Devices: Описание и технические характеристики

Общее описание

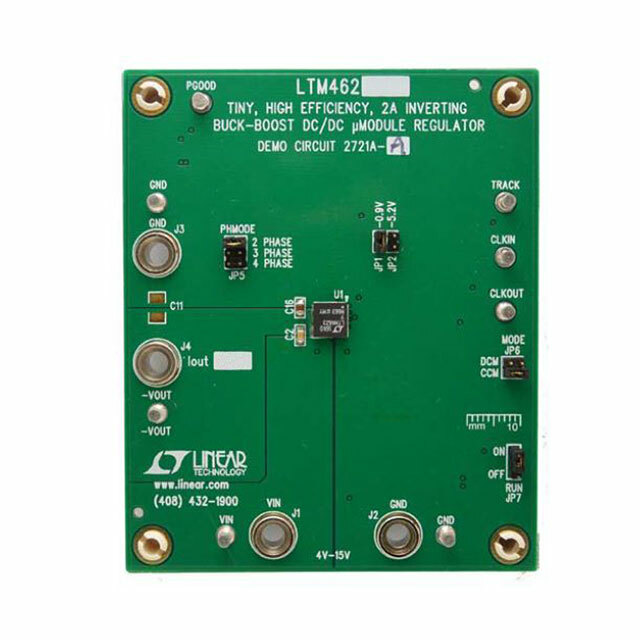

DC2721A-A — это демонстрационная плата от Analog Devices, предназначенная для оценки и разработки решений на базе µModule® регулятора DC/DC LTM4623. Эта плата обеспечивает простую и быструю проверку производительности и возможностей µModule® регулятора, что облегчает задачи проектирования и проверки систем питания.

Преимущества

• Высокая эффективность: Интегрированные компоненты и оптимизированная схема обеспечивают высокую эффективность преобразования.
• Компактность: Миниатюрные размеры модуля позволяют его использование в устройствах с ограниченным пространством.
• Удобство разработки: Полностью интегрированная плата позволяет быстро разрабатывать и тестировать решения.

Недостатки

• Фиксированная конфигурация: Ограниченные возможности по изменению параметров и конфигурации модуля.
• Требования к охлаждению: При больших нагрузках может потребоваться дополнительное охлаждение.

Типовое использование

• Встроенные системы и микроконтроллерные платформы
• Промышленные и телекоммуникационные устройства
• Автомобильная электроника
• Медицинские приборы

Рекомендации по применению

• Используйте данную плату для первичной оценки производительности LTM4623.
• Следуйте рекомендациям по охлаждению и отвод тепла при длительной работе с высокими токовыми нагрузками.
• При интеграции в финальный продукт, учитывайте требования к размеру и размещению, чтобы обеспечить оптимальные условия работы модуля.

Основные технические характеристики

• Входное напряжение: от 4 В до 15 В
• Выходное напряжение: от -0.6 В до -5.5 В
• Максимальный выходной ток: 2 А
• Топология регулятора: Buck-Boost
• Частота переключения: 1 МГц
• Тип платы: Полностью укомплектованная
• Используемый компонент: LTM4623

Возможные аналоги

• DC1814A: Демонстрационная плата для LTM4644, поддерживает множество выходных каналов.
• DC2066A: Предназначена для оценки регуляторов LTM4638, подходящих для схожих областей применения.

Заключение

Демонстрационная плата DC2721A-A от Analog Devices является отличным выбором для быстрого прототипирования и тестирования решений на базе µModule® регулятора DC/DC LTM4623. Она упрощает процесс разработки и позволяет инженерам сосредоточиться на оптимизации других частей их проектов.
