DC270A

Описание DC270A от Analog Devices

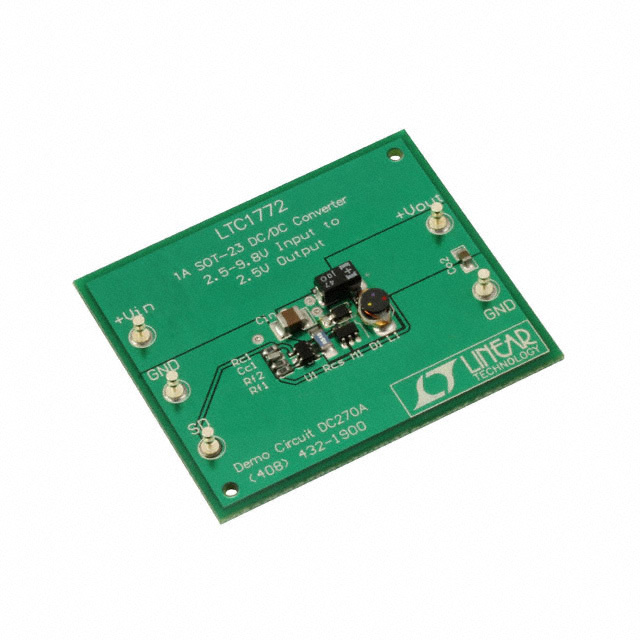

Общее описание: DC270A от Analog Devices – это отладочная плата для контроллера LTC1772, предназначенного для реализации понижающих DC/DC преобразователей. Данная плата поддерживает входное напряжение в диапазоне от 2.5 до 9.8 В и обеспечивает выходное напряжение 2.5 В при токе до 1 А. Она идеально подходит для быстрого прототипирования и тестирования систем питания.

Преимущества:

• Высокая эффективность: LTC1772 обеспечивает высокую эффективность преобразования, что снижает энергопотребление и тепловыделение.
• Компактный дизайн: Плата занимает минимум места, что упрощает интеграцию в существующие системы.
• Легкость в использовании: DC270A является полностью собранной и протестированной платой, готовой к немедленному использованию.

Недостатки:

• Ограниченный диапазон входного напряжения: Плата поддерживает входное напряжение только до 9.8 В, что может быть недостаточно для некоторых приложений.
• Одиночный выход: Плата имеет только один канал выхода, что ограничивает ее применение в многоканальных системах.

Типовое использование:

• Прототипирование и тестирование DC/DC понижающих преобразователей.
• Применение в телекоммуникационных и промышленных системах.
• Использование в портативных и встраиваемых устройствах.

Рекомендации по применению:

• Убедитесь в правильном подключении всех внешних компонентов и соблюдении полярности.
• Используйте фильтрующие конденсаторы и дроссели для минимизации помех и пульсаций.
• При разработке с использованием DC270A, учитывайте параметры теплового рассеяния и охлаждения.

Основные технические характеристики:

• Входное напряжение: 2.5 В - 9.8 В
• Выходное напряжение: 2.5 В
• Выходной ток: до 1 А
• Частота переключения: 550 кГц
• Регулятор топологии: Понижающий (Buck)
• Тип платы: Полностью собранная
• Комплект поставки: Плата

Возможные аналоги:

• LTC1771: Понижающий DC/DC контроллер с широким диапазоном входного напряжения.
• LM2675: Контроллер понижающего преобразователя с фиксированным выходным напряжением от Texas Instruments.
• ADP2300: Высокочастотный понижающий преобразователь от Analog Devices.

DC270A является отличным выбором для быстрого и эффективного прототипирования систем питания с использованием контроллера LTC1772.
