DC2664A

Описание DC2664A от Analog Devices

Общее описание

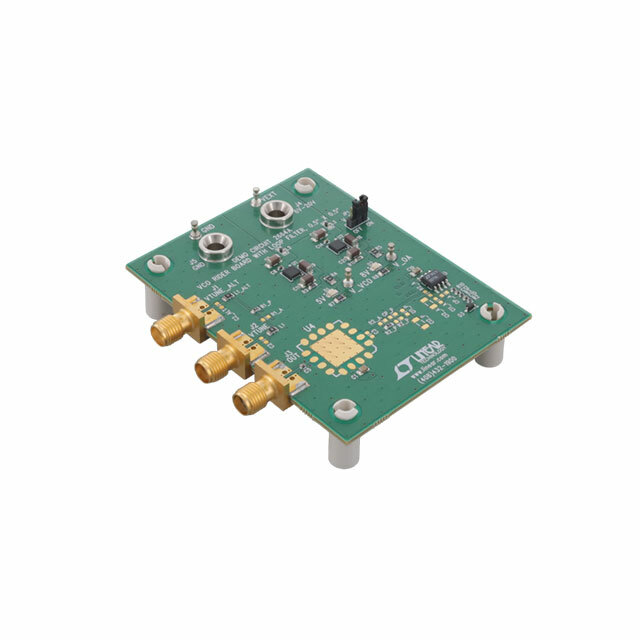

DC2664A — это оценочная плата, разработанная Analog Devices для тестирования и оценки производительности работы генераторов сигналов с управляемой осцилляцией (VCO) на базе LT1678 и LT3042. Эта плата включает в себя встроенный контур управления частотой (loop filter), что позволяет быстро и удобно изучать поведение VCO в различных режимах работы.

Преимущества

• Высокая стабильность: Использование LT1678 и LT3042 обеспечивает превосходную стабильность сигнала VCO.
• Удобство использования: Встроенный фильтр контура управления позволяет сократить время настройки и упрощает процесс тестирования.
• Компактные размеры: Плата имеет компактный форм-фактор, что делает ее удобной для интеграции в лабораторные условия или небольшие прототипы.

Недостатки

• Специализированное применение: Ограниченная применимость за пределами задач, связанных с использованием VCO и контрольных контуров.

Типовое использование

• Изучение характеристик VCO: Анализ параметров управления частотой генератора.
• Разработка и тестирование прототипов: Подходит для инженеров и разработчиков, работающих с системами, требующими точного управления частотой.
• Образовательные цели: Идеальный инструмент для обучения рабочих принципов VCO и электронных контуров управления.

Рекомендации по применению

• Используйте стабилизированные источники питания для обеспечения максимально точных измерений.
• Подключайте плату к высокоточным измерительным приборам для анализа характеристик VCO.
• Внимательно следуйте инструкциям производителя для настройки и использования платы.

Основные технические характеристики

• Напряжение питания: 5 В
• Ток потребления: До 100 мА
• Диапазон выходных частот VCO: Зависит от установки компонентов контура управления
• Разъемы ввода/вывода: Стандартные коаксиальные разъемы для аналоговых сигналов

Возможные аналоги

• DC2665A: Аналогичная оценочная плата с другими параметрами VCO.
• ADISIMCLK: Программное обеспечение для моделирования и анализа генераторов тактовых частот.

DC2664A от Analog Devices — это высококачественный инструмент для профессионалов в области электроники, которые стараются получить максимальную точность и надежность в своих проектах с VCO.
