DC2660A

Описание DC2660A от Analog Devices

Общее описание:

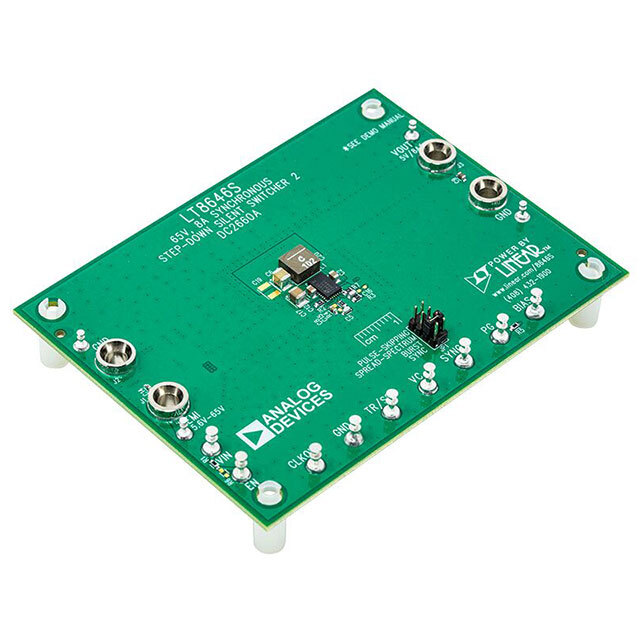

DC2660A — это оценочная плата от Analog Devices, предназначенная для демонстрации возможностей энергопреобразователя LT8646S серии Silent Switcher®2. Плата предназначена для преобразования напряжения в диапазоне от 5,6 В до 65 В в стабильное выходное напряжение 5 В при выходном токе до 8 А. Преобразователь LT8646S отличается высокой эффективностью и низким уровнем электромагнитных помех (EMI), что делает его идеальным решением для широкого спектра приложений.

Преимущества:

• Высокая эффективность: Более 95% при типовых нагрузках.
• Низкие помехи EMI: Технология Silent Switcher®2 минимизирует электромагнитные излучения.
• Широкий диапазон входного напряжения: От 5,6 В до 65 В, что позволяет использовать плату в различных системах.
• Компактный размер: Удобная для интеграции в проекты платформа.

Недостатки:

• Ограниченная выходная мощность: Подходит для нагрузок до 8 А, что может быть недостаточно для некоторых высокомощных приложений.

Типовое использование:

• Автомобильная электроника
• Индустриальные системы
• Телекоммуникационные устройства
• Промышленные и бытовые приборы

Рекомендации по применению:

• Использовать в схеме предварительной фильтрации для минимизации входных помех.
• Внимательно следовать рекомендациям по разводке платы из документации, чтобы обеспечить минимальный уровень EMI.
• Проверить тепловые условия в случае плотного монтажа и обеспечения достаточного отвода тепла.

Основные технические характеристики:

• Входное напряжение: 5,6 В ~ 65 В
• Выходное напряжение: 5 В
• Выходной ток: До 8 А
• Регуляторная топология: Понижающий (Buck)
• Частота переключения: 2 МГц
• Тип платы: Полностью собранная (Fully Populated)
• Используемый компонент: LT8646S

Возможные аналоги:

• EVAL-ADP2441: Оценочная плата для ADP2441, аналогичный DC/DC понижающий регулятор.
• DC2145A: Оценочная плата для LT8606, понижающий регулятор с более низким токоотдачей.

Используйте эти данные, чтобы предоставить точное и понятное описание изделия в вашем интернет-магазине, подчеркивая его основные преимущества и области применения.
