DC2638A-C

DC2638A-C от Analog Devices

Общее Описание

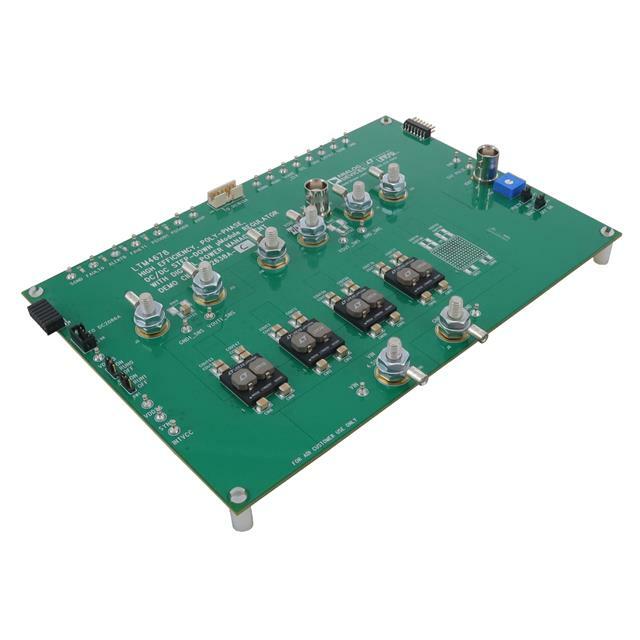

DC2638A-C – это демонстрационная плата от Analog Devices, выполненная на основе µModule® регулятора LTM4678. Она разработана для оценки характеристик до четырех параллельных модулей LTM4678, каждый из которых представляет собой высокоэффективный понижающий (Buck) преобразователь постоянного тока. Плата позволяет легко исследовать работу µModule® регулятора, что делает ее полезным инструментом для разработчиков и инженеров.

Преимущества

• Высокая эффективность: Благодаря использованию LTM4678, плата обеспечивает высокую эффективность преобразования.
• Удобство тестирования: Полностью укомплектованная плата обеспечивает легкость и быстроту настройки и тестирования.
• Гибкость: Поддержка различных входных и выходных напряжений позволяет адаптировать плату под разные задачи.
• Низкий уровень шума: Хорошо продуманная компоновка платы минимизирует электромагнитные помехи.

Недостатки

• Ограниченное количество выходных каналов: Поддерживает только один канал с параллельными модулями.
• Необходимость внешнего источника питания: Требует внешнего источника питания для работы.

Типовое Использование

• Разработка и оценка схем понижающего преобразователя.
• Обучение и проведение лабораторных работ по электронике.
• Оптимизация систем питания для высокопроизводительных устройств.

Рекомендации по Применению

• Подключите внешний источник питания в диапазоне 4.5V ~ 16V.
• Настройте выходное напряжение в диапазоне 0.5V ~ 3.3V в зависимости от требований вашей системы.
• Следите за температурными режимами для предотвращения перегрева компонентов.
• Используйте с точки зрения исследований новых схем понижающих преобразователей для более широких систем питания.

Основные Технические Характеристики

• Основное назначение: Понижающий преобразователь постоянного тока (Buck)
• Количество выходов: 1, не изолированный
• Выходное напряжение: 0.5V ~ 3.3V
• Выходной ток: до 200A (в параллельных модулях)
• Входное напряжение: 4.5V ~ 16V
• Регулятор топологии: Buck
• Частота переключения: 500 кГц
• Тип платы: Полностью укомплектованная
• Состав комплекта: Плата(ы)
• Используемый компонент: LTM4678

Возможные Аналоги

• DC1962A – демонстрационная плата для других µModule DC/DC преобразователей от Linear Technology, которая может иметь схожие функции.
• DC2559A – похожий продукт от Analog Devices с другими характеристиками и возможностями для параллельного использования.

Используйте DC2638A-C, чтобы максимально упростить процесс разработки и тестирования высокоэффективных понижающих преобразователей для ваших приложений.
