DC2638A-A

DC2638A-A от Analog Devices

Общее описание

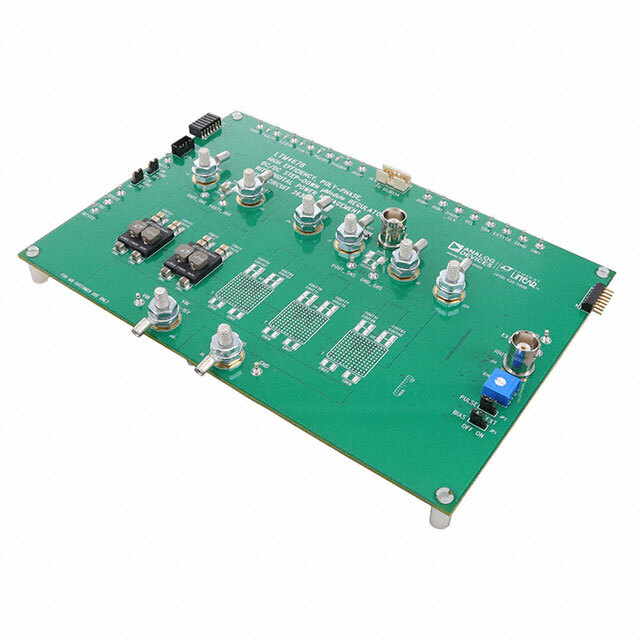

DC2638A-A — это демонстрационная плата на базе микромодуля LTM4678 от компании Analog Devices. Модуль LTM4678 является высокопроизводительным DC/DC преобразователем, который позволяет эффективно понижать напряжение (Buck) и поддерживает выходной ток до 100А. Плата предназначена для быстрой оценки возможностей и характеристик модуля, а также для упрощения разработки конечных приложений.

Преимущества

• Высокий выходной ток: поддерживает нагрузку до 100А.
• Широкий диапазон входного напряжения: от 4.5V до 16V.
• Компактный модульный дизайн: обеспечивает простоту интеграции и уменьшает время разработки.
• Полностью собранная плата: готова к использованию сразу после распаковки.

Недостатки

• Стоимость: стоимость готовой демонстрационной платы может быть относительно высокой.
• Ограниченная гибкость: фиксированная конфигурация компонентов на плате может не подходить для всех приложений.

Типовое использование

• Серверы и дата-центры: для питания процессоров и высокопроизводительных компонентов.
• Оборудование для телекоммуникации: для обеспечения стабильного питания высокочувствительных компонентов.
• Системы промышленной автоматизации: для питания различных контроллеров и датчиков.

Рекомендации по применению

• Обязательно ознакомьтесь с документацией перед использованием платы.
• Следите за температурными режимами при эксплуатации, особенно при высоких токах нагрузки.
• Используйте качественные источники питания с соответствующими параметрами для входного напряжения.

Основные технические характеристики

• Основное назначение: DC/DC, понижающий преобразователь
• Количество выходов и тип: 1, не изолированный
• Выходное напряжение: 0.5V ~ 3.3V
• Выходной ток: до 100А
• Входное напряжение: 4.5V ~ 16V
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 500kHz
• Тип платы: Полностью собранная
• Комплектация: Плата(ы)
• Используемый ИС/часть: LTM4678

Возможные аналоги

• DC2387A-A: аналогичная плата на базе модуля LTM4643.
• DC2715A: платформа на базе LT3758 для других диапазонов напряжения и токов.

DC2638A-A от Analog Devices предоставляет отличную возможность для быстрой оценки и тестирования характеристик микромодуля LTM4678, обеспечивая оптимальную производительность и надёжность в различных приложениях с высокими токами нагрузки.
