DC2624A

Описание DC2624A

Общее описание

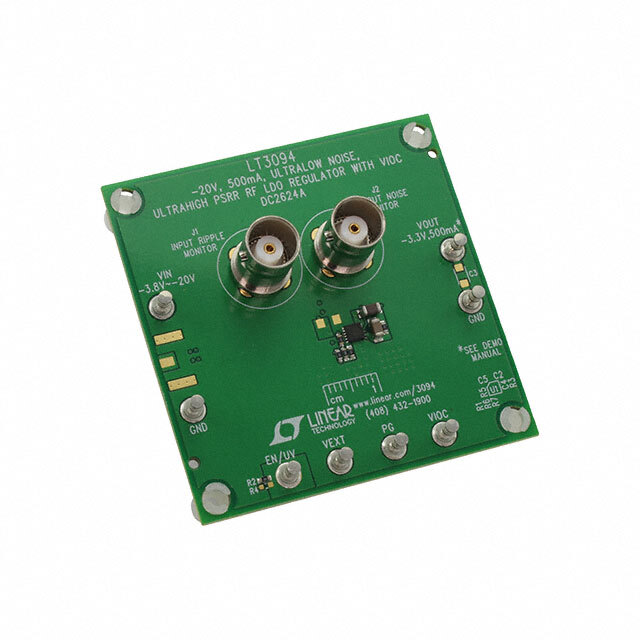

DC2624A от Analog Devices – это оценочная плата (evaluation board), предназначенная для демонстрации работы LT3094, отрицательного регулируемого линейного стабилизатора напряжения. Этот стабилизатор способен обеспечивать стабильное отрицательное выходное напряжение при различных условиях входного напряжения и нагрузки, что делает его отличным выбором для широкого спектра применений в электронике.

Преимущества

• Высокая точность: Обеспечивает точное регулирование напряжения, что критически важно для чувствительных к шуму приложений.
• Низкий уровень шума: Благодаря внутренней архитектуре LT3094, стабилизатор обладает чрезвычайно низким уровнем шума.
• Широкий диапазон входного напряжения: Плата может работать с входным напряжением от -3,8 В до -20 В.
• Компактность: Полностью собранная и протестированная плата, готовая к немедленному использованию.

Недостатки

• Стоимость: Высокая точность и низкий уровень шума могут повышать стоимость устройства по сравнению с менее точными стабилизаторами.
• Ограниченная мощность: Максимальный выходной ток 500мА может быть недостаточен для приложений с высокими требованиями по току.

Типовое использование

• Преобразователи напряжения для прецизионных аналоговых цепей: Отлично подходит для аудиооборудования, измерительных приборов и других систем, где важна минимизация шума.
• Системы питания с низким уровнем шумов: Идеально подходит для высокочувствительных систем, таких как камеры, радиоприемники и пр.

Рекомендации по применению

• Правильное управление тепловым режимом: Учитывайте тепловыделение устройства, устанавливайте его на печатной плате с достаточной площадью медных полигонов для эффективного отвода тепла.
• Защита от перегрузок: Используйте дополнительные защитные устройства (предохранители или ограничители тока), чтобы предотвратить возможные повреждения из-за перегрузок по току.

Основные технические характеристики

• Количество каналов на ИС: 1
• Выходное напряжение: Регулируемое от -3,3 В
• Выходной ток: до 500 мА
• Входное напряжение: от -3,8 В до -20 В
• Тип стабилизатора: Отрицательный регулируемый
• Комплектация: Полностью собранная плата

Возможные аналоги

• LDO стабилизаторы: LT3090, LT3080 от Analog Devices.
• По сравнению с LT1963: LT3094 обеспечивает более низкий уровень шума и точность в регулировании напряжения.

Использование DC2624A позволяет быстро оценить и интегрировать LT3094 в специализированные проекты, тем самым снижая время и трудозатраты на разработку и тестирование.
