DC2616A-A

DC2616A-A

Общая информация

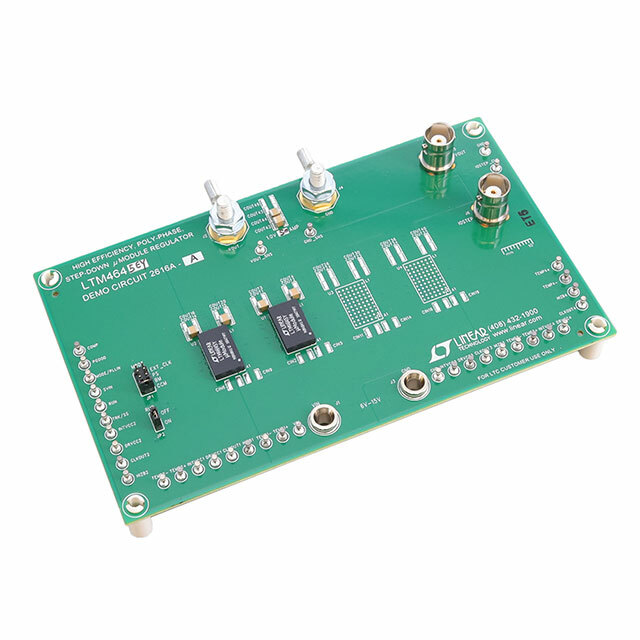

DC2616A-A — это демонстрационная плата от компании Analog Devices, предназначенная для оценки и разработки с использованием µModule® LTM4645 — высокоэффективного понижающего DC/DC преобразователя.

Преимущества

• Высокая эффективность: Конструкция с µModule® обеспечивает максимальную энергоэффективность при понижении напряжения.
• Высокий токовый выход: Поддержка выходного тока до 50А идеально подходит для приложений с высокой производительностью.
• Компактность: Размеры µModule® позволяют экономить пространство на печатной плате.
• Простота интеграции: Быстрая и лёгкая реализация в различных проектах благодаря готовому решению.

Недостатки

• Ограничение по вводу напряжения: Входное напряжение ограничено диапазоном 6-15 В.
• Мощностная плотность: В некоторых случаях может потребоваться дополнительное охлаждение из-за высоких токов.

Типовое использование

• Серверы и рабочие станции
• Телекоммуникационное оборудование
• Системы промышленной автоматики
• Медицинские приборы
• Высокопроизводительные вычислительные системы

Рекомендации по применению

• Охлаждение: Убедитесь, что предусмотрено достаточное охлаждение для предотвращения перегрева при больших токах.
• Блокировка: Используйте подходящий входной фильтр для минимизации помех и защиты от скачков напряжения.
• Проверка соединений: Особенно важно правильное подключение и стабилизация всех входных и выходных коммутаторов.

Основные технические характеристики

• Основное предназначение: Понижающий преобразователь DC/DC
• Количество выходов и тип: 1, не изолированный
• Выходное напряжение: 1 В
• Выходной ток: до 50 А
• Входное напряжение: 6 В – 15 В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 600 кГц
• Тип платы: Полностью собранная и готовая к использованию
• Используемая микросхема: LTM4645

Возможные аналоги

• DC2616A-B: Различие в конфигурации выходного напряжения и частоты переключения.
• LTM4630-1 от Analog Devices: Двухканальный µModule® понижающий преобразователь.

Если вам необходимо дополнительное входное или выходное напряжение либо другие функциональные характеристики, рассмотрите альтернативные модели µModule®, такие как LTM4644 или LTM4668.
