DC2598A

Общее описание

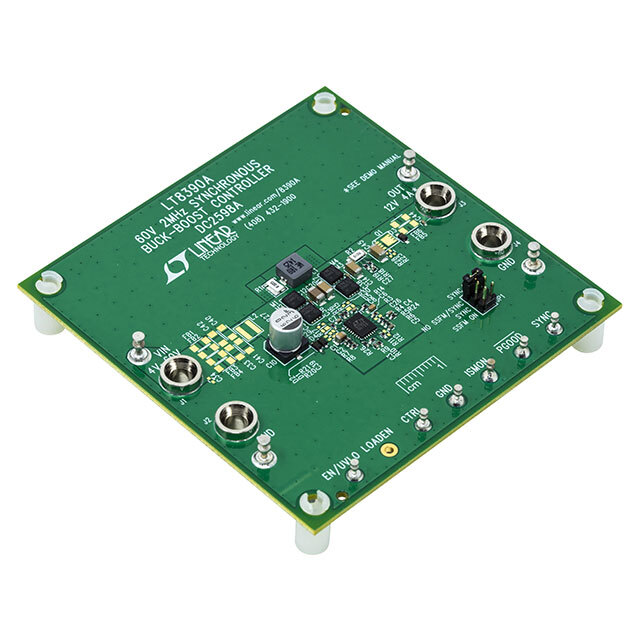

DC2598A - это демонстрационная плата от компании Analog Devices, созданная для оценки и тестирования возможностей DC/DC контроллера LT8390A. Плата позволяет осуществлять преобразование напряжения в диапазоне от 4V до 24V на входе и обеспечивает выходное напряжение 12V при максимальном токе 4A. Данный контроллер поддерживает topologию преобразователя Buck-Boost (повышающего/понижающего типа) и работает на частоте переключения 2MHz.

Преимущества

• Широкий диапазон входного напряжения: от 4V до 24V
• Высокая частота переключения: 2MHz, что позволяет уменьшить размеры пассивных компонентов
• Поддержка схемы Buck-Boost: может как повышать, так и понижать входное напряжение
• Компактность и удобство использования: полностью собранная и протестированная плата

Недостатки

• Ограниченный выходной ток: макс. 4A может быть недостаточным для приложений с высокими токами
• Не изолированный выход: подходит не для всех схем, требующих гальваническую изоляцию

Типовое использование

• Питание для автомобильной электроники: стабилизация напряжения для бортовых устройств
• Промышленные применения: управление моторными приводами, датчики и исполнительные устройства
• Питание для коммуникационного оборудования: маршрутизаторы, модемы и другое телекоммуникационное оборудование
• Общая электроника: стабилизация напряжения в различных цифровых и аналоговых устройствах

Рекомендации по применению

• Тщательно выбирайте пассивные компоненты: индуктивности и конденсаторы должны соответствовать требованиям по токопроводимости и рабочему напряжению.
• Убедитесь в условиях охлаждения: при длительной работе на высоких нагрузках возможен перегрев компонентов, что требует применения радиаторов или улучшенной вентиляции.
• Проверка пульсаций и шумов: при использовании в чувствительных к шуму приложениях, важно проверить уровень пульсаций на выходе.

Основные технические характеристики

• Напряжение на входе (VIN): 4V ~ 24V
• Выходное напряжение (VOUT): 12V
• Максимальный выходной ток (IOUT): 4A
• Топология преобразователя: Buck-Boost
• Частота переключения: 2MHz
• Тип платы: Полностью собранная и протестированная

Возможные аналоги

• LTC3780: DC/DC контроллер с входным диапазоном напряжения от 4V до 38V
• MAX17599: контроллер мощных DC/DC преобразователей с входным напряжением до 60V
• TPS63060: Buck-Boost преобразователь с входным напряжением до 36V от Texas Instruments

DC2598A демонстрирует все преимущества и возможности контроллера LT8390A, предоставляя удобный инструмент для разработки и тестирования различных приложений преобразователей напряжения.
