DC2593A

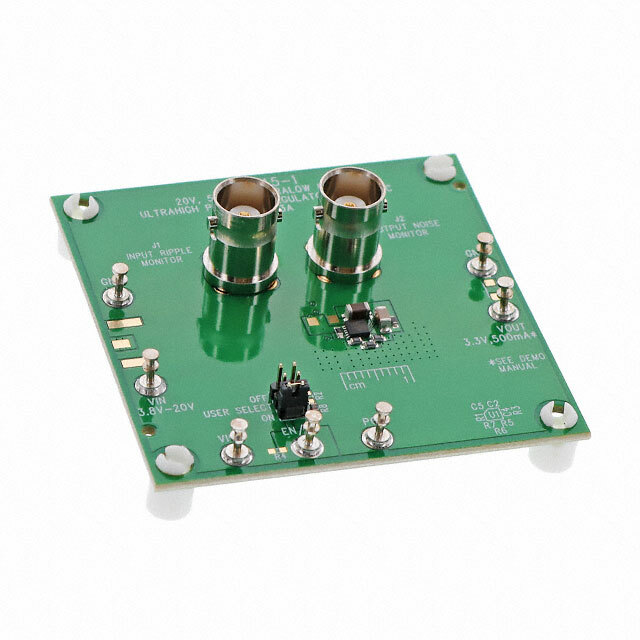

Демонстрационная плата DC2593A от Analog Devices

Общее описание

Демонстрационная плата DC2593A разработана для оценки производительности линейного стабилизатора напряжения LT3045-1 от Analog Devices. Этот стабилизатор является высокопроизводительным, положительным, низким уровнем шума и низким уровнем выбросов источником питания, предназначенным для высокоточных приложений. Плата полностью укомплектована и готова к использованию, что позволяет легко оценить характеристики LT3045-1.

Преимущества

• Высокая точность: Обеспечивает очень стабильное и точно регулируемое напряжение на выходе.
• Низкий шум: Подходит для приложений, чувствительных к электрическим шумам.
• Широкий диапазон входных напряжений: Поддерживает входное напряжение от 3.8В до 20В.
• Удобство использования: Плата полностью укомплектована и может быть использована сразу после подключения.

Недостатки

• Ограничение по мощности: Максимальный выходной ток составляет 500 мА, что может быть недостаточно для некоторых мощностных приложений.
• Требует точной настройки: Высокая точность требует внимательной настройки и калибровки для достижения наилучших характеристик.

Типовое использование

• Прецизионные источники питания
• Аудио аппаратура с высоким уровнем качества
• Лабораторные источники питания
• Системы тестирования и измерений
• Оптические и медицинские оборудования

Рекомендации по применению

• Применение фильтров: Для достижения минимального уровня шума рекомендуется использовать дополнительное фильтрование на входе и выходе схемы.
• Удаление тепла: При использовании на высоких уровнях мощности требуется обеспечить эффективное удаление тепла с помощью радиаторов или других методов охлаждения.
• Защита от перегрузок: Добавление защиты от перегрузок и короткого замыкания увеличит надежность схемы в рабочих условиях.

Основные технические характеристики

• Количество каналов: 1
• Выходное напряжение: Регулируемое от 3.3В
• Выходной ток: До 500 мА
• Входное напряжение: От 3.8В до 20В
• Тип стабилизатора: Положительный регулируемый
• Тип платы: Полностью укомплектованная

Возможные аналоги

• LT3080: Стабилизатор с низким падением напряжения и высокой стабильностью
• LT1963A: Вариант стабилизатора с высоким выходным током до 1.5 А
• TPS7A4700: Высокоточный линейный стабилизатор от Texas Instruments, аналогичный по функциональности

Плата DC2593A от Analog Devices является идеальным решением для быстрого прототипирования и оценки характеристик линейного стабилизатора LT3045-1 в различных применениях, требующих высокой точности и низкого уровня шума.
