DC2588A-A

Описание продукта: DC2588A-A от Analog Devices

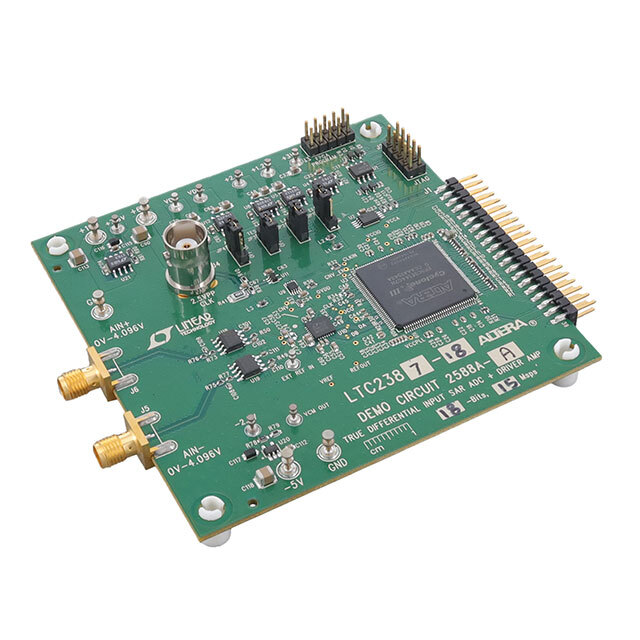

Общее описание: DC2588A-A - это оценочная плата для 18-битного аналого-цифрового преобразователя (АЦП) LTC2387-18, который способен обрабатывать сигналы со скоростью до 15 миллионов выборок в секунду. Эта плата предназначена для демонстрации производительности LTC2387-18 в различных приложениях, где требуется высокая точность и большая скорость преобразования.

Преимущества:

• Высокая разрешающая способность 18 бит обеспечивает точное цифровое представление аналогового сигнала.
• Высокая скорость выборки до 15MSPS подходит для быстродействующих систем.
• Интерфейс LVDS для быстрой и надежной передачи данных.
• Низкое энергопотребление, всего 125 мВт при полной скорости.

Недостатки:

• Высокая стоимость компонентов и разработки может быть барьером для некоторых проектов.
• Требует дополнительных компонентов для полноценной интеграции в систему.

Типовое использование:

• Медицинское оборудование, например, для сбора биомедицинских сигналов.
• Промышленные измерительные системы, где требуется высокая точность измерений.
• Коммуникационное оборудование для обработки высокоскоростных сигналов.

Рекомендации по применению:

• Обеспечьте стабильное питание и заземление для минимизации шума и помех.
• Используйте короткие и экранированные соединения для подключения аналоговых сигналов.
• Проведите тщательное тестирование в условиях, максимально приближенных к реальным условиям эксплуатации.

Основные технические характеристики:

• Количество АЦП: 1
• Разрядность: 18 бит
• Максимальная скорость выборки: 15MSPS
• Интерфейс данных: LVDS - Серийный
• Потребляемая мощность: 125мВт при 15MSPS
• Используемый компонент: LTC2387-18
• Комплект поставки: Оценочная плата

Возможные аналоги:

• ADS8881 от Texas Instruments
• AD7960 от Analog Devices

Эта оценочная плата идеально подходит для разработчиков и инженеров, которым необходимо быстро интегрировать высокопроизводительный АЦП в свои проекты с минимальными затратами времени на разработку и отладку.
