DC2568A

Описание для интернет-магазина на DC2568A от Analog Devices

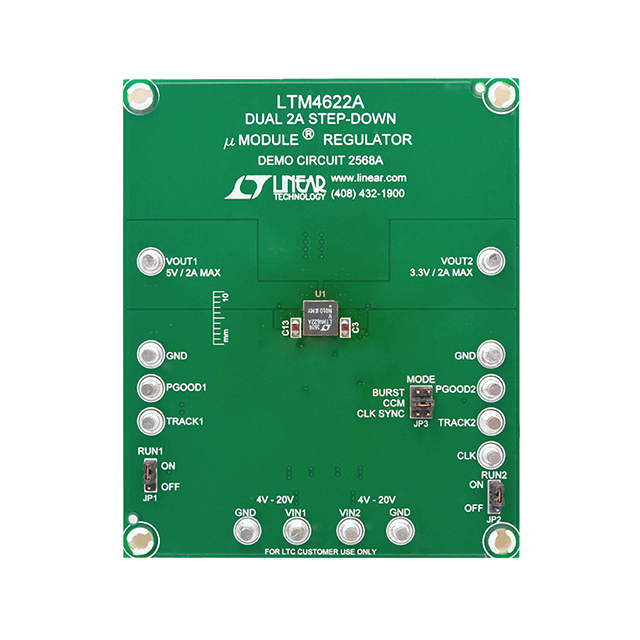

Общее описание: DC2568A от Analog Devices — это демонстрационная плата, предназначенная для оценки работы µModule® DC/DC регулятора LTM4622A. Она содержит два нелинейных выхода понижающего преобразователя и позволяет пользователям протестировать и оценить технические характеристики компонента в реальных условиях эксплуатации.

Преимущества:

• Компактная конструкция с интеграцией всех необходимых компонентов.
• Простота настройки и использования.
• Высокая эффективность работы.
• Низкие шумовые характеристики.

Недостатки:

• Ограниченная выходная мощность (максимум 2А на канал).
• Высокая стоимость для прототипирования.

Типовое использование:

• Прототипирование и отладка систем с малым и средним потреблением энергии.
• Использование в портативных устройствах.
• Разработка и тестирование различных источников питания.

Рекомендации по применению:

• Подключайте входное напряжение в диапазоне от 4В до 20В.
• Плата поддерживает выходные напряжения 3.3В и 5В, что можно использовать для стандартных низковольтных цифровых и аналоговых схем.
• Убедитесь, что выходной ток не превышает 2А на канал для предотвращения перегрева и повреждения компонентов.

Основные технические характеристики:

• Основная цель: Понижающий DC/DC преобразователь.
• Тип выходов: Два нелинейных выхода.
• Рабочий диапазон входного напряжения: от 4В до 20В.
• Выходные напряжения: 3.3В и 5В.
• Максимальный выходной ток: 2А на каждый канал.
• Топология регулятора: Буковый понижающий преобразователь.
• Частота переключения: 1MHz.
• Тип платы: Полностью собранная (готова к использованию).
• Используемая интегральная схема: LTM4622A.

Возможные аналоги:

• DC2029A-A от Analog Devices — с аналогичными характеристиками для другого диапазона входных напряжений.
• DC2445A от Analog Devices — предоставляет аналогичные функции для другого набора выходных напряжений.

Заключение: DC2568A от Analog Devices является отличным решением для разработчиков, которые ищут удобный и надежный инструмент для тестирования и оценки характеристик µModule® DC/DC преобразователей. С ее помощью можно значительно упростить процесс прототипирования источников питания, что особенно полезно в проектировании портативных и энергосберегающих устройств.
