DC2551A-C

Описание: DC2551A-C от Analog Devices

Общее описание:

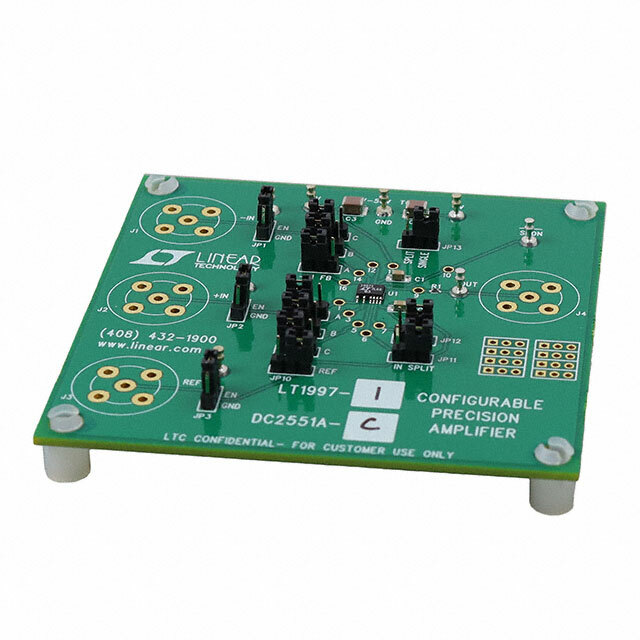

DC2551A-C является оценочной платой для LT1997-1 от компании Analog Devices. Этот модуль предназначен для оценки производительности конфигурируемого прецизионного операционного усилителя LT1997-1. Он предоставляет разработчикам возможность легко протестировать и интегрировать этот компонент в свои проекты.

Преимущества:

• Высокая точность: Предоставляет возможность точных измерений и обработки сигналов.
• Гибкость конфигурации: Поддержка различных режимов конфигурации для различных применений.
• Простота использования: Поставка в виде полностью собранной платы облегчает процесс тестирования и оценки.
• Широкий диапазон напряжений питания: Обеспечивает совместимость с различными источниками питания.

Недостатки:

• Цена: Плата может быть дорогостоящей для некоторых проектов, особенно на стадии прототипирования.
• Специфичность: Ориентирована исключительно на LT1997-1, что может ограничивать возможности использования с другими компонентами.

Типовое использование:

• Системы автоматического управления: Подходит для применения в прецизионных системах управления.
• Измерительные приборы: Идеален для использования в высокоточных измерительных системах.
• Обработка сигналов: Может использоваться в различных системах обработки аналоговых сигналов.

Рекомендации по применению:

• Убедитесь в совместимости номиналов напряжения питающих источников с требованиями LT1997-1.
• Ознакомьтесь с документацией на LT1997-1 для понимания его конфигураций и применения.
• Используйте плату в условиях, соответствующих техническим характеристикам, указанным производителем для достижения наилучших результатов.

Основные технические характеристики:

• Тип усилителя: Общего назначения
• Режим выхода: Однополюсный, rail-to-rail
• Скорость нарастания: 0.75 В/мкс
• Пропускная способность (-3 дБ): 650 кГц
• Ток выхода на канал: 34 мА
• Потребляемый ток (основной ИМС): 350 мкА
• Диапазон напряжений питания: 3В ~ 50В, ±1.5В ~ 25В
• Тип платы: Полностью укомплектованная
• Используемый компонент: LT1997-1

Возможные аналоги:

• DC2551A-B: Еще одна оценочная плата для LT1997-1, отличающаяся конфигурацией.
• DC2551A-A: Также оценочная плата для LT1997-1, но с другими функциональными возможностями.

Заключение:

Оценочная плата DC2551A-C предлагает разработчикам мощное и гибкое решение для тестирования и оценки прецизионного операционного усилителя LT1997-1 от компании Analog Devices. С её помощью можно быстро и легко интегрировать данный усилитель в различные проекты, требующие высокой точности и надежности.
