DC2530A

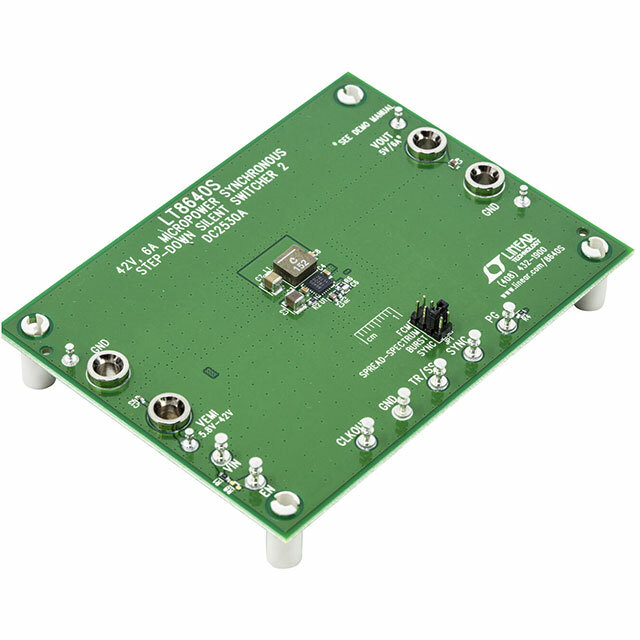

DC2530A Демонстрационная Плата от Analog Devices

Общее Описание

Демонстрационная плата DC2530A от Analog Devices - это полностью собранное и протестированное устройство, предназначенное для оценки работы Silent Switcher®2 DC/DC-преобразователя LT8640S. Этот понижающий (Buck) преобразователь обеспечивает высокую эффективность и низкий уровень электромагнитных помех (EMI), что делает его идеальным решением для приложений, требующих высокой производительности и низкого уровня шума.

Преимущества

• Высокая Эффективность: Подходит для приложений, где важно минимизировать потери энергии.
• Низкий Уровень Шума: Благодаря технологии Silent Switcher®2 снижаются EMI, упрощая соответствие строгим требованиям к электромагнитной совместимости.
• Широкий Диапазон Входного Напряжения: От 5.8V до 42V, что позволяет использовать плату в различных системах.
• Компактные Размеры: Идеально подходит для применения в компактных устройствах.

Недостатки

• Специфичность: Плата предназначена для демонстрации возможностей конкретного компонента, что может ограничивать её применение вне исследований и разработок.
• Стоимость: Цена может быть выше по сравнению с менее специализированными решениями.

Типовое Использование

• Промышленные Автоматизированные Системы
• Телекоммуникационное Оборудование
• Системы С Применением Чувствительной Электроники
• Медицинское Оборудование

Рекомендации по Применению

• Подключайте плату к надежному источнику питания с указанным диапазоном входного напряжения (5.8V - 42V).
• Следуйте рекомендациям производителя для настройки рабочего частотного диапазона и уровня выходного напряжения.
• Используйте рекомендованные фильтры и экранирование для минимизации уровня электромагнитных помех.

Основные Технические Характеристики

• Входное Напряжение: 5.8V - 42V
• Выходное Напряжение: 4.85V - 5.15V
• Выходной Ток: До 6A
• Частота Преобразования: 2MHz
• Топология Регулятора: Понижающий (Buck)
• Тип Выхода: 1, Несимметричный
• Комплектация: Полностью собранная и протестированная плата

Возможные Аналоги

• DC2423A-A: Демонстрационная плата для LT8640 с другими параметрами выходного напряжения и тока.
• DC2705A: Демонстрационная плата для других моделей DC/DC-преобразователей серии Silent Switcher®.

DC2530A представляет собой высокоэффективное решение для оценки LT8640S, идеально подходящее для профессионалов, работающих с современными системами питания.
