DC2520A-B

DC2520A-B от Analog Devices

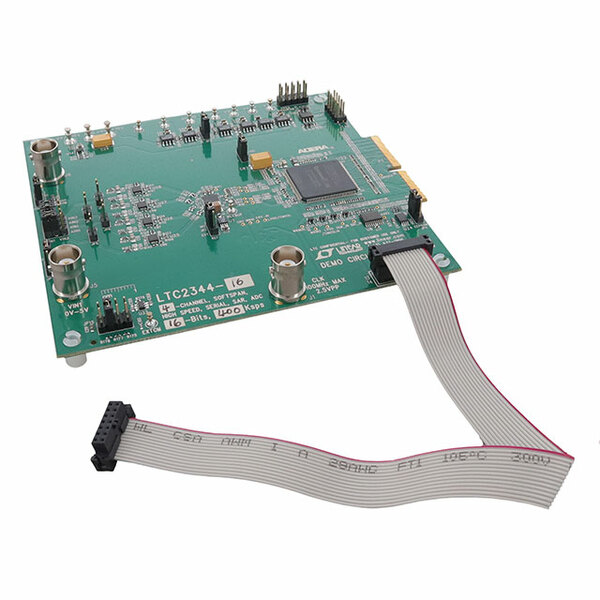

Общее описание: DC2520A-B - это демонстрационная плата для оценки работы 16-битного, 8-канального аналогово-цифрового преобразователя (АЦП) LTC2344-16 от компании Analog Devices. Этот АЦП поддерживает скорость выборки до 400 тыс. выборок в секунду и имеет независимые входные диапазоны (SoftSpan™) для каждого канала, что позволяет настраивать их непосредственно в режиме реального времени по мере изменения условий измерения.

Преимущества:

• Высокая точность: 16-битное разрешение обеспечивает высокий уровень точности и низкий уровень ошибок при преобразовании аналоговых сигналов в цифровой формат.
• Высокая скорость: Поддержка скорости выборки до 400 kSPS.
• Гибкость конфигурации входных диапазонов: Поддержка технологии SoftSpan™ для гибкой настройки входных диапазонов.
• Многошканальность: 8 независимых каналов для частотно-разделенных измерений.

Недостатки:

• Требование к напольному пространству: Для полной постановки экспериментов может требоваться значительное пространство на рабочей поверхности.
• Стоимость: Может быть достаточно дорогим решением для начальных и образовательных целей.

Типовое использование:

• Медицинская электроника: Мониторинг биопотенциалов и другие прецизионные измерения.
• Автоматизация и управление: Системы управления промышленными процессами.
• Научные исследования: Лабораторные и экспериментальные работы в области физики и электротехники.
• Обработка сигналов: Высокоскоростная оцифровка сигналов и анализ.

Рекомендации по применению:

• Для получения наилучших результатов используйте демонстрационную плату в сочетании с подходящими источниками сигнала и питания, обеспечивающими низкий уровень шума.
• Тщательно проводите настройку входных диапазонов для каждой задачи, чтобы соответствовать различным условиям измерений.
• Для процессов с уникальными требованиями по частоте проб и разрешению используйте дополнительные модули фильтрации и предварительного усиления сигнала.

Основные технические характеристики:

• Тип АЦП: I/V (Интегрирующий/разностный)
• Разрядность: 16 бит
• Количество каналов: 8
• Частота выборки: до 400 тысяч выборок в секунду
• Диапазон входного сигнала: ±4.096В (регулируемый)
• Интерфейс данных: CMOS, LVDS, Serial
• Потребляемая мощность: 106 мВт при 400 kSPS
• Питание: 5 В постоянного тока (Vdd)

Возможные аналоги:

• Maxim Integrated MAX11040K: 24-битный, 4-канальный АЦП с аналогичной частотой выборки.
• Texas Instruments ADS1299EEG-FE: 24-битный, 8-канальный АЦП, ориентированный на медицинские измерения, с возможностью высокоскоростной оцифровки.

При использовании демонстрационной платы DC2520A-B вы сможете оценить все преимущества решения от Analog Devices, настроив и протестировав его под ваши конкретные нужды. Она идеально подходит для тех, кто ищет надежную, высокоскоростную платформу для анализа и измерения аналоговых сигналов.
