DC2501A

DC2501A - Evaluation Board от Analog Devices

Общее описание

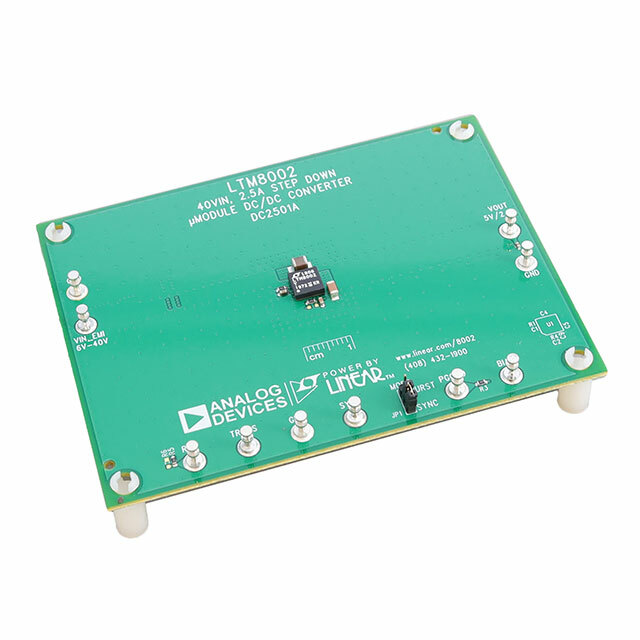

DC2501A - это отладочная плата от компании Analog Devices, предназначенная для демонстрации возможностей и оценки работы µModule® DC/DC преобразователя LTM8002. Данная плата обеспечивает выходное напряжение 5В и выходной ток до 2.5А при входном напряжении от 6В до 40В. Плата полностью укомплектована и готова к использованию для изучения характеристик преобразователя и его применения в различных схемах.

Преимущества

• Высокая эффективность: Оптимизированный дизайн позволяет достигать высокой эффективности преобразования.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 6В до 40В делает плату универсальной для различных применений.
• Простота использования: Плата полностью собрана и протестирована, что позволяет легко и быстро начинать работу.
• Компактный дизайн: Маленькие размеры позволяют использовать плату в ограниченных пространствах.

Недостатки

• Ограничения по выходному току: Выходной ток ограничен до 2.5А, что может быть недостаточно для некоторых приложений.
• Неприспособленность для высоких выходных напряжений: Выходное напряжение фиксировано на уровне 5В.

Типовое использование

• Промышленные и бытовые преобразователи напряжения
• Источник питания для различных электронных устройств
• Образовательные и исследовательские цели
• Прототипирование электрических схем

Рекомендации по применению

• Используйте плату в условиях, соответствующих указанным входным и выходным параметрам.
• Подключите плату к источнику питания с необходимым диапазоном входного напряжения и нагрузке, не превышающей максимальный выходной ток.
• Следите за температурными режимами работы, особенно при максимальных нагрузках.

Основные технические характеристики

• Входное напряжение: 6В ~ 40В
• Выходное напряжение: 5В
• Выходной ток: до 2.5А
• Частота переключения: 1МГц
• Регуляторная топология: Понижающий (Buck)
• Тип платы: Полностью смонтированная и протестированная
• Используемый чип: LTM8002

Возможные аналоги

• DC2263A: Отладочная плата для LTM8002, аналогичные характеристики, но с другими конфигурациями.
• DC1931A: Плата для оценки µModule® LTM8028, обеспечивающая подобные выходные параметры.

Эта отладочная плата является отличным инструментом для оценки и изучения возможностей µModule® DC/DC преобразователя LTM8002, что делает ее полезной для разработчиков и инженеров, работающих с аналоговыми устройствами.
