DC2490A

DC2490A - Демонстрационная плата для LT8303 от Analog Devices

Общее описание

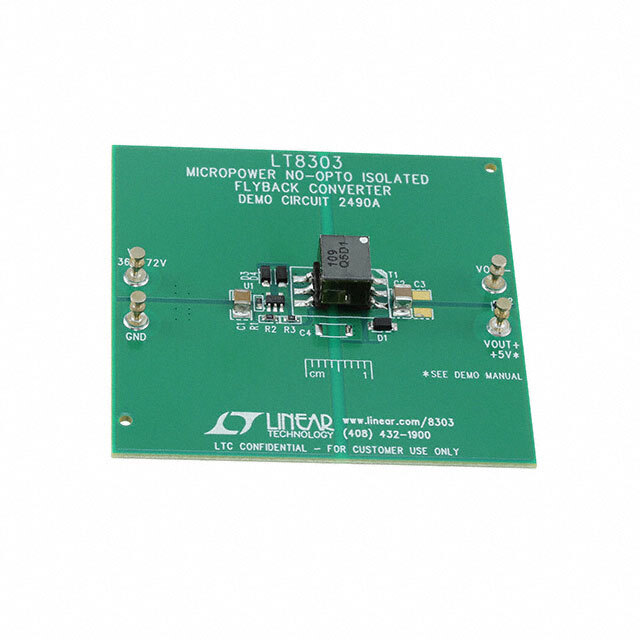

Демонстрационная плата DC2490A предназначена для демонстрации возможностей и характеристик микросхемы LT8303, производимой компанией Analog Devices. LT8303 — это высокоэффективный контроллер обратной связи для изолированных DC/DC преобразователей типа Flyback, который не требует использования оптопары или дополнительной внешней смежной обмотки.

Преимущества

• Высокая эффективность: Обеспечивает высокую степень преобразования энергии с минимальными потерями.
• Отсутствие оптопары: Использование инновационной схемотехники позволяет обойтись без оптопары или дополнительных обмоток, что упрощает дизайн и снижает стоимость.
• Широкий диапазон входного напряжения: Позволяет использовать плату в самых разных приложениях, от телекоммуникационного оборудования до промышленных систем.

Недостатки

• Ограниченная выходная мощность: Ток до 840 мА может быть недостаточным для высокомощных приложений.
• Специфическая схема: Некоторые инженерные группы могут испытывать сложности при переходе на схему без оптопары.

Типовое использование

• Телекоммуникационное оборудование: Для обеспечения стабильного питания различных узлов.
• Промышленные устройства: В системах автоматизации и управления.
• Медицинские устройства: В областях, где требуется изолированное питание небольших мощностей.

Рекомендации по применению

1. Тщательно настройте входное напряжение: Поддерживайте его в пределах от 36 В до 72 В.
2. Следите за температурным режимом: Плата может нагреваться при максимальных нагрузках, рекомендуется использовать системы охлаждения.
3. Используйте отлаженные схемы монтажа: Убедитесь, что у вас есть необходимые инструменты и опыт для работы с поверхностным монтажем, чтобы избежать проблем с подключением и настройкой.

Основные технические характеристики

• Основное назначение: DC/DC, понижающий преобразователь
• Выходы и тип: 1 изолированный выход
• Выходное напряжение: 5 В
• Выходной ток: до 840 мА
• Входное напряжение: от 36 В до 72 В
• Топология регулятора: Flyback
• Частота переключения: 260 кГц
• Тип платы: Полностью собранная
• Содержимое комплекта: Плата(ы)
• Используемая микросхема / часть: LT8303

Возможные аналоги

• DC2465A: Демонстрационная плата для LT8304 от Analog Devices — повышенный выходной ток и дополнительные функции.
• DC2468A: Демонстрационная плата для LT8305 от Analog Devices — более высокая частота переключения и поддержка других топологий.

Заключение

Демонстрационная плата DC2490A является отличным началом для изучения и интеграции контроллера LT8303 в ваши проекты. Она предоставляет полный комплект для тестирования и оптимизации работы в различных приложениях, обеспечивая высокую степень эффективности и надежности.
