DC2455A-A

DC2455A-A от Analog Devices

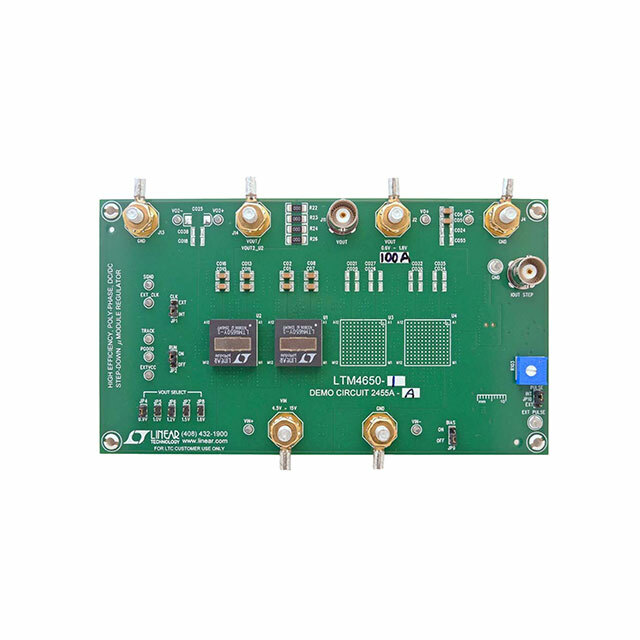

Общее описание: DC2455A-A — это тестовая плата для оценки работы двухфазного понижающего (step-down) DC/DC преобразователя LTM4650-1 µModule® от Analog Devices. Преобразователь способен выдавать стабильное выходное напряжение при входных напряжениях от 4.5 В до 15 В и выходном напряжении 1 В. Эта плата предназначена для тестирования производительности модуля в различных условиях и упрощает интеграцию в конечные устройства.

Преимущества:

• Высокая эффективность: Использование µModule технологий обеспечивает компактные размеры и высокую энергетическую эффективность.
• Высокая выходная мощность: Плата поддерживает ток до 100 А, что позволяет использовать её в мощных системах.
• Широкий диапазон входных напряжений: Позволяет использовать плату в различных приложениях с разными источниками питания.
• Надежность: Высокое качество компонентов и защита от перегрева и перегрузки по току.

Недостатки:

• Стоимость: Высокая стоимость может быть препятствием для небольших проектов.
• Требуется опыт работы: Плата требует знаний в области электроники и навыков обращения с тестовым оборудованием.

Типовое использование:

• Интеграция в системы серверных решений.
• Применение в телекоммуникационном оборудовании.
• Источники питания для FPGA и ASIC.
• Высокопроизводительные вычислительные системы.

Рекомендации по применению:

• Для обеспечения стабильной работы рекомендуется использовать качественные внешние компоненты.
• Перед началом работы внимательно изучите документацию.
• Используйте надёжные источники питания для минимизации возможных нестабильностей.

Основные технические характеристики:

• Основное назначение: DC/DC, понижающий преобразователь
• Тип выходов: 1, не изолированный
• Выходное напряжение: 1 В
• Ток выхода: до 100 А
• Диапазон входных напряжений: 4.5 В ~ 15 В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 500 кГц
• Тип платы: Полностью собранная и протестированная (Fully Populated)
• Используемые микросхемы: LTM4650-1

Возможные аналоги:

• DC2455A-B: Вариант с другими параметрами выходного напряжения и тока.
• DC1613A: Контроллер SMBus/PMBus для настройки и контроля работы платы.

DC2455A-A от Analog Devices предоставляет надёжное и эффективное решение для разработчиков, работающих с мощными системами, где требуются высокие параметры производительности и качество.
