DC2443A

DC2443A от Analog Devices

Общее описание

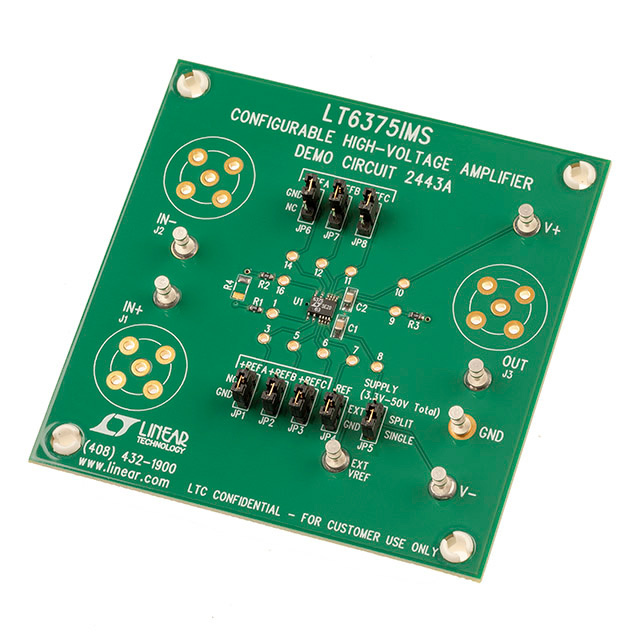

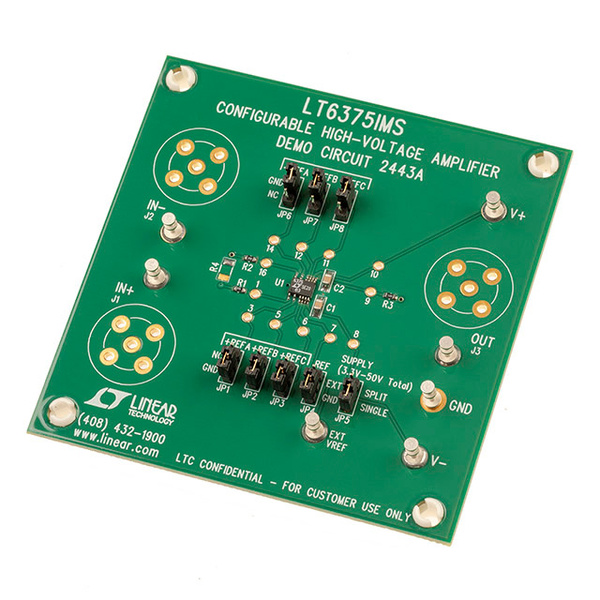

DC2443A – это демонстрационная плата для разностного усилителя LT6375 от Analog Devices. Она предназначена для оценки характеристик и возможностей LT6375 при разработке и анализе схем, требующих высокоточного измерения дифференциальных сигналов.

Преимущества

• Высокая точность: LT6375 обеспечивает малый уровень ошибок благодаря высокому коэффициенту подавления синфазного сигнала (CMRR).
• Широкий диапазон входных напряжений: Поддержка входного напряжения до ±270В позволяет использовать данный усилитель в различных высоковольтных приложениях.
• Низкое энергопотребление: Потребление тока всего лишь 350 мкА.

Недостатки

• Ограниченная полоса пропускания: При частоте до 300 кГц устройство может быть недостаточно быстрым для приложений, требующих большей полосы пропускания.
• Ограничение по выходному току: Максимальный выходной ток 25 мА может не подойти для приложений с высоким током нагрузки.

Типовое использование

• Прецизионные измерения: Подходят для диагностического оборудования и прецизионных измерительных систем.
• Автоматизация и контроль: Идеально подходят для применения в промышленных контроллерах и системах автоматизации.
• Энергетические системы: Применимы для мониторинга напряжения и тока в системах возобновляемой энергетики.

Рекомендации по применению

• Рациональное использование корпуса: Убедитесь в правильной организации размещения компонентов на плате для уменьшения внешнего шума.
• Монтажные работы: Припаивайте компоненты с вниманием к термической нагрузке, чтобы избежать повреждения чувствительных компонентов.

Основные технические характеристики

• Тип усилителя: Разностный
• Тип выхода: Однополярный, Rail-to-Rail
• Скорость нарастания сигнала: 2,4 В/мкс
• Ширина полосы пропускания (-3дБ): 300 кГц
• Ток на канал (выходной): 25 мА
• Ток питания (основной ИС): 350 мкА
• Напряжение питания (однополярное/двуполярное): 3,3В ~ 50В, ±1,65В ~ 25В
• Тип платы: Полностью собранная

Возможные аналоги

• AD8421: Высокопроизводительный инструментальный усилитель от Analog Devices.
• INA128: Прецизионный инструментальный усилитель от Texas Instruments.

Использование этой демонстрационной платы позволяет значительно ускорить разработку высокоточных измерительных систем и упрощает процесс тестирования и настройки разностных усилителей.
