DC2435A-B

Описание

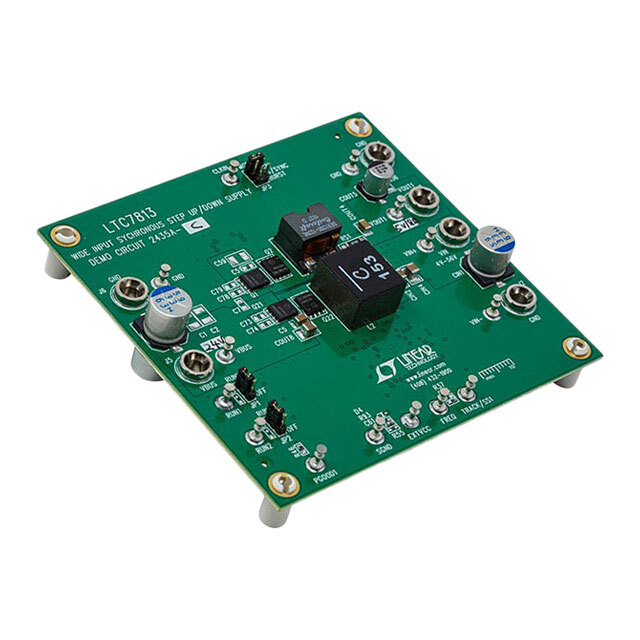

DC2435A-B - это демонстрационная плата, разработанная компанией Analog Devices, для разработки и оценки работы пониженно-повышающего (Buck-Boost) стабилизатора напряжения с использованием интегральной схемы LTC7813. Плата предназначена для широкого диапазона входных напряжений от 4 В до 56 В и обеспечивает стабильное регулируемое выходное напряжение от 20 В до 28 В. Это решение идеально подходит для приложений, требующих гибкости в плане входного напряжения при необходимости поддержания стабильного выходного уровня.

Преимущества

• Широкий диапазон входного напряжения: от 4 В до 56 В, что позволяет использовать устройство в различных приложениях.
• Широкий диапазон выходного напряжения: от 20 В до 28 В, что обеспечивает универсальность в использовании.
• Высокая эффективность: благодаря архитектуре пониженно-повышающего (Buck-Boost) преобразователя и эффективным компонентам.
• Встроенная защита: защита от перегрузок и перегрева способствует долговечной и безопасной работе.

Недостатки

• Не включен радиатор: при работе с более высокими токами может потребоваться дополнительное охлаждение.
• Сложность настройки: требуется базовое знание электронной схемотехники для оптимизации и настройки под конкретные приложения.

Типовое использование

• Источники питания, работающие от батарей.
• Полупроводниковые светильники и светодиодные драйверы.
• Индустриальные и автомобильные системы, требующие стабильного выходного напряжения независимо от колебаний входного напряжения.

Рекомендации по применению

• Тестирование параметров: используйте демонстрационную плату для оценки характеристик LTC7813 и формирования рекомендаций по его использованию.
• Настройка выходного напряжения: настройте резистивный делитель для получения требуемого выходного напряжения в рамках спецификации.
• Убедитесь в надежной сборке: проверьте схему и соединения перед началом использования, чтобы избежать возможных неисправностей.

Основные технические характеристики

• Тип преобразователя: Пониженно-повышающий (Buck-Boost)
• Количество выходов: 1
• Входное напряжение: от 4 В до 56 В
• Выходное напряжение: от 20 В до 28 В
• Частота переключения: 200 кГц
• Плата: Полностью собранная
• Используемая микросхема: LTC7813

Возможные аналоги

• LTC3780: другой пониженно-повышающий преобразователь с похожими характеристиками.
• LTC3115-1: высокоэффективный пониженно-повышающий преобразователь с аналогичными входными и выходными характеристиками.

Используйте данное описание для понимания возможностей демонстрационной платы DC2435A-B и максимального использования ее потенциала в ваших проектах.
