DC2434A от Analog Devices

Общее описание

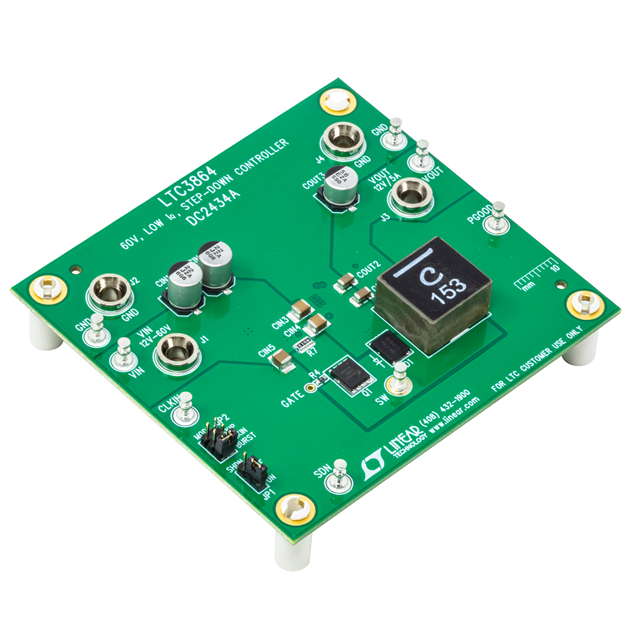

DC2434A — это демо-плата для понижающего (buck) преобразователя, построенного на микросхеме LTC3864 от Analog Devices. Этот набор предназначен для демонстрации работы микросхемы LTC3864, которая представляет собой высокоэффективный понижающий регулятор напряжения, способный работать в широком диапазоне входных напряжений от 6 до 60 В.

Преимущества

• Высокая эффективность: Обеспечивает минимальные потери энергии благодаря использованию технологии синхронного выпрямления.
• Широкий диапазон входного напряжения: Подходит для различных приложений с напряжением питания от 6 до 60 В.
• Низкий ток покоя: Обеспечивает высокий КПД даже при малых нагрузках.
• Управление частотой: Регулируемая частота переключения позволяет настроить работу устройства под конкретные требования.

Недостатки

• Требует дополнительной настройки: Для некоторых приложений может потребоваться настройка и оптимизация параметров для достижения максимальной эффективности.

Типовое использование

• Автомобильная электроника
• Управление питанием в промышленных приложениях
• Системы питания с высокой степенью надежности
• Электронные системы на солнечной энергии и резервного питания

Рекомендации по применению

• Следует обеспечить адекватное охлаждение компонентов при максимальных токах нагрузки.
• Подключите плату к источнику питания, соответствующему допустимым входным напряжениям.
• Регулируйте частоту переключения для достижения оптимальной производительности.

Основные технические характеристики

• Входное напряжение: от 6 В до 60 В
• Выходное напряжение: 12 В
• Выходной ток: до 5 А
• Частота переключения: 200 кГц (регулируемая)
• Тип регулятора: Понижающий (Buck)
• Тип платы: Полностью собранная и протестированная на заводе

Возможные аналоги

• LTC3649 DEMO BOARD - Понижающий преобразователь с регулятором нового поколения от Analog Devices.
• LM5147-Q1 EVM - Демонстрационная плата от Texas Instruments для понижающего регулятора LM5147-Q1.
• LT8640S DEMO BOARD - Еще одно решение от Analog Devices для понижающих приложений.

DC2434A от Analog Devices представляет собой надежное и эффективное решение для проектов, требующих стабильного питания в широком диапазоне входных напряжений.
