DC2422A-A

DC2422A-A от Analog Devices

Общее описание

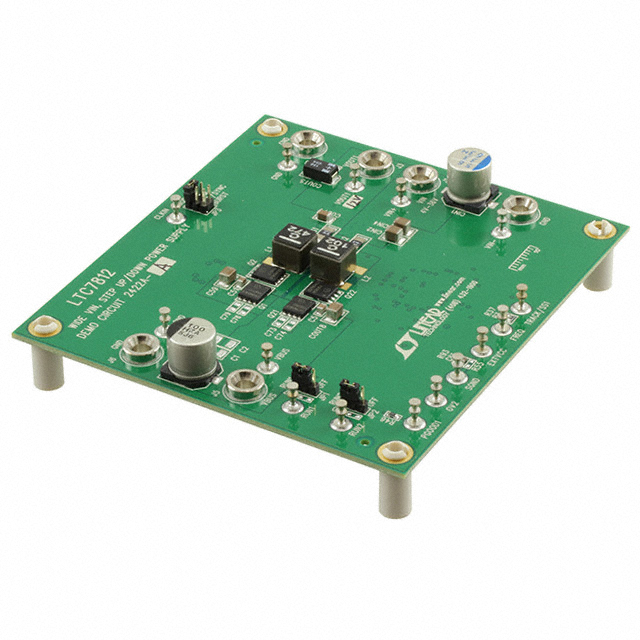

DC2422A-A — это демонстрационная плата для оценки работы контроллера LTC7812 от Analog Devices. LTC7812 представляет собой синхронный понижающе-повышающий (Buck-Boost) контроллер DC/DC, предназначенный для преобразования постоянного напряжения с высокой эффективностью. Плата разработана для упрощения тестирования и оценки производительности и функциональности контроллера LTC7812.

Преимущества

• Универсальность: Плата позволяет оценить как понижающий, так и повышающий режим работы.
• Высокая надежность: Используется проверенный контроллер LTC7812, который обеспечивает надежное и стабильное преобразование напряжения.
• Удобство использования: Плата полностью укомплектована и готова к немедленному использованию.

Недостатки

• Ограниченная мощность: Токовая нагрузка ограничена 8А при выходном напряжении 12В.
• Требует базовых знаний электроники: Для полного использования всех возможностей платы рекомендуется иметь базовые навыки работы с электроникой.

Типовое использование

• Регулируемые источники питания: Используется для создания регулируемых источников питания, которые могут работать как в режиме понижения, так и в режиме повышения напряжения.
• Преобразователи в автомобильных системах: Широкий диапазон входного напряжения делает данную плату идеальной для применения в автомобильных системах.
• Системы хранения энергии: Применяется в системах хранения энергии, где нужно поддерживать стабильное выходное напряжение.

Рекомендации по применению

• Подключение нагрузки: Подключайте нагрузки в пределах рекомендуемых характеристик, чтобы избежать перегрузки и перегрева компонентов.
• Тепловые условия: Обеспечьте достаточное охлаждение, если планируется работа при максимальной нагрузке.
• Защита: Использование защитных схем для предотвращения перенапряжения и перегрузки по току может улучшить долговечность работы платы.

Основные технические характеристики

• Входное напряжение: 4В - 36В
• Выходное напряжение: 12В
• Выходной ток: до 8А
• Регуляторная топология: Buck-Boost (Повышающе-понижающий)
• Тип платы: Полностью укомплектованная

Возможные аналоги

• DC2422A-B: Вариант платы с другими выходными характеристиками.
• DC2348A: Плата для оценки работы LTC3784, альтернативного понижающе-повышающего контроллера.
• DC2440A: Демонстрационная плата для контроллера LTC3879 с расширенными возможностями регулировки.

Заключение

DC2422A-A от Analog Devices — это надежное решение для оценки и тестирования понижающе-повышающего преобразователя напряжения. Удобство и готовность к использованию делают эту плату отличным инструментом для инженеров и разработчиков систем питания.
