DC2420A

DC2420A - Описание от Analog Devices

Общее описание:

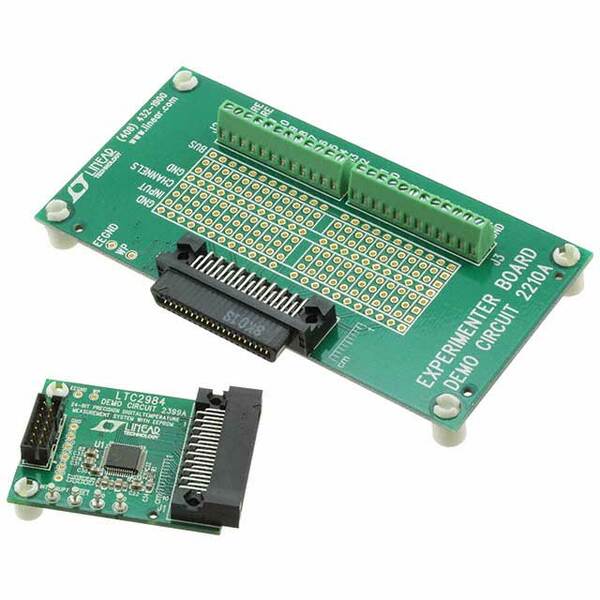

DC2420A - это отладочная плата для LTC2984 от компании Analog Devices, предназначенная для быстрой и удобной оценки работы интегральной схемы LTC2984. LTC2984 представляет собой высокоточный цифровой измерительный модуль температуры, который может определять температуру с помощью различных типов термопар, термисторов и RTD.

Преимущества:

• Высокая точность: LTC2984 обеспечивает точное измерение температуры благодаря встроенной компенсации холодного спая и алгоритмам линейности.
• Удобство использования: Наличие отладочной платы позволяет быстро начать работу с LTC2984 без необходимости создавать собственную печатную плату.
• Широкая совместимость: Поддержка различных типов температурных датчиков делает устройство универсальным для различных приложений.

Недостатки:

• Стоимость: Цена отладочной платы может быть довольно высокой для некоторых пользователей по сравнению с аналогичными решениями.
• Размеры: Плата может быть слишком большой для использования в компактных проектах.

Типовое использование:

• Научные исследования и разработка
• Промышленные системы мониторинга температуры
• Системы управления отоплением и кондиционированием воздуха
• Автомобильные системы контроля температуры

Рекомендации по применению:

• Термисторы и термопары: Используйте соответствующие терморезисторы и термопары для обеспечения точных измерений.
• Среда эксплуатации: Учитывайте рабочие условия и возможные температурные границы для правильного выбора датчиков.
• Калибровка: Регулярно проверяйте и калибруйте систему для обеспечения долговременной точности измерений.

Основные технические характеристики:

• Поддержка датчиков: Термопары, термисторы, RTD
• Разрядность АЦП: 24 бит
• Интерфейс: SPI
• Напряжение питания: 2.85 В до 5.25 В
• Диапазон рабочих температур: -40°C до +125°C

Возможные аналоги:

• LTC2983: Похожая интегральная схема от того же производителя с аналогичными характеристиками.
• MAX31856: Модуль от Maxim Integrated для измерения температуры с использованием термопар.
• AD8495: Упрощенный одноканальный термопарный измерительный модуль от Analog Devices.

Использование DC2420A с LTC2984 позволяет значительно ускорить этап разработки и тестирования ваших систем мониторинга температуры. Удобный интерфейс и высокая точность делают эту отладочную плату отличным выбором для как начинающих разработчиков, так и опытных инженеров.
