DC2407A

DC2407A — Демоплата от Analog Devices

Общее описание

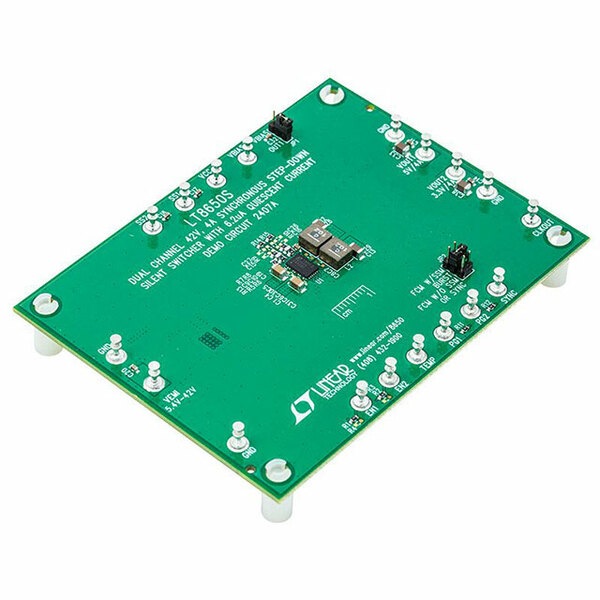

DC2407A — это демонстрационная плата от компании Analog Devices, предназначенная для оценки производительности и возможностей синхронного понижающего регулятора серии Silent Switcher® LT8650S. Плата поддерживает два независимых выхода с напряжениями 3.3В и 5В при максимальном токе до 4А для каждого канала. Она отличается низким уровнем шумов и высокоэффективной работой, что делает её идеальной для применения в широком диапазоне задач, требующих компактных и высокоэффективных решений по преобразованию напряжения.

Преимущества

• Высокая эффективность: Позволяет минимизировать потери энергии и тепловыделение.
• Низкий уровень шумов: Обеспечивает высокое качество питания чувствительных к шуму систем.
• Компактные размеры: Подходит для использования в ограниченных пространствах.
• Высокая стабильность: Обеспечивает надёжную работу в широком диапазоне напряжений и токов.

Недостатки

• Относительно высокая стоимость: Не всегда подходит для бюджетных проектов.
• Требует дополнительных знаний: Для оптимальной настройки и использования может потребоваться специализированное знание в области электрических схем и систем питания.

Типовое использование

• Питание цифровых и аналоговых устройств на платах.
• Системы с низким уровнем шумов, такие как радиооборудование и аудиоустройства.
• Промышленные и медицинские приборы, требующие надёжного и стабильного питания.
• Системы, работающие в автомобильной промышленности.

Рекомендации по применению

• Рекомендуется использовать температурно стабильные компоненты для минимизации дрейфа параметров.
• Оснащение платы радиаторами при высоких токах нагрузки для улучшения теплового режима.
• Тщательно проектировать распайку для обеспечения надёжного электрического контакта и уменьшения паразитных индуктивностей.

Основные технические характеристики

• Входное напряжение: 5.4В ~ 42В
• Выходное напряжение: 3.3В и 5В (2 канала)
• Выходной ток: до 4А на канал
• Тип регулятора: Понижающий (Buck)
• Частота переключения: 2МГц
• Компактный дизайн: Полностью собранная и протестированная плата

Возможные аналоги

• DC2441A: Плата оценки для синхронного понижающего Silent Switcher® LT8640S с аналогичными характеристиками.
• DC2222A: Демоплата для LT8609S с аналогичным функционалом и более низким выходным током.
• DC2345A: Компактная плата для оценки LM5176, оптимизированная для меньших токов и других параметров.

DC2407A от Analog Devices — это мощное, компактное и высокоэффективное решение для широкого спектра задач по преобразованию напряжения с минимальными шумами и высокоэффективной работой.
