DC2403A

Описание DC2403A от Analog Devices

Общее описание

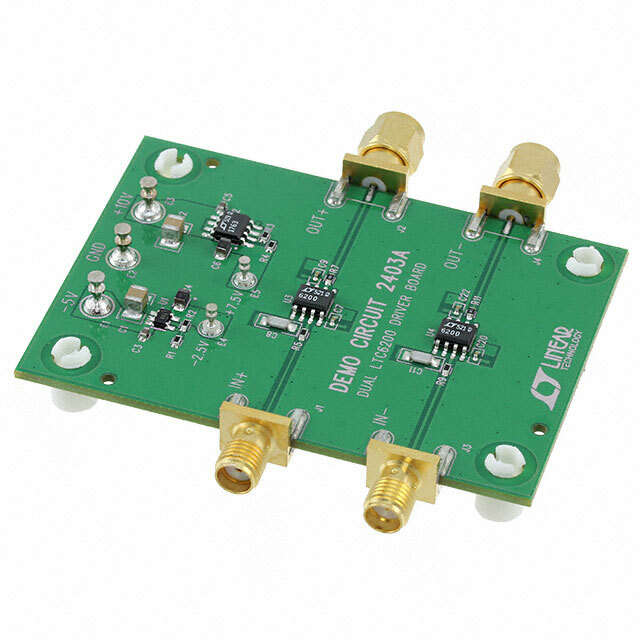

DC2403A - это оценочная плата от Analog Devices, предназначенная для демонстрации работы и характеристик операционного усилителя LT6200, который является высокоскоростным экономичным усилителем с малошумными входами. Этот усилитель может использоваться в широком диапазоне приложений, благодаря своим характеристикам, таким как высокая скорость нарастания и малое входное напряжение шумов.

Преимущества

• Высокая скорость нарастания: 50 В/мкс
• Низкий входной шум
• Широкий диапазон напряжения питания (от ±1.25 В до ±6.3 В)
• Высокая стабильность и точность
• Простота в интеграции и использовании

Недостатки

• Может быть сложным для начинающих из-за высокой скорости нарастания
• Требовательность к качеству питания и развязке для оптимальной производительности

Типовое использование

• Цифро-аналоговое преобразование (DAC)
• Усиление сигналов от датчиков
• Обработка видеосигналов
• Коммуникационные системы
• Различные измерительные системы

Рекомендации по применению

• При проектировании схем с использованием LT6200 рекомендуется уделить внимание разводке PCB, чтобы минимизировать влияние паразитных индуктивностей и ёмкостей.
• Обеспечьте стабильное и чистое питание для минимизации шумов и интерференций.
• Используйте подходящие конденсаторы для фильтрации высокочастотных помех.

Основные технические характеристики

• Количество каналов на ИС: 1 (одинарный)
• Тип усилителя: общего назначения
• Выходной тип: однополярный, rail-to-rail
• Скорость нарастания: 50 В/мкс
• Ток на выход (на канал): 90 мА
• Ток потребления (основная ИС): 20 мА
• Напряжение питания (однополярное/двухполярное): 2.5 В ~ 12.6 В, ±1.25 В ~ 6.3 В
• Тип платы: полностью укомплектованная
• Комплектность поставки: плата(ы)
• Используемая ИС / компонент: LT6200

Возможные аналоги

• ADA4895-2 (Analog Devices)
• OPA828 (Texas Instruments)
• OPA627 (Texas Instruments)

DC2403A предлагает инженерам и разработчикам удобный и надежный инструмент для оценки возможностей LT6200 в применениях, требующих высокой скорости и низкого уровня шумов.
