DC2395A-E

Демонстрационная плата DC2395A-E от Analog Devices

Общее описание

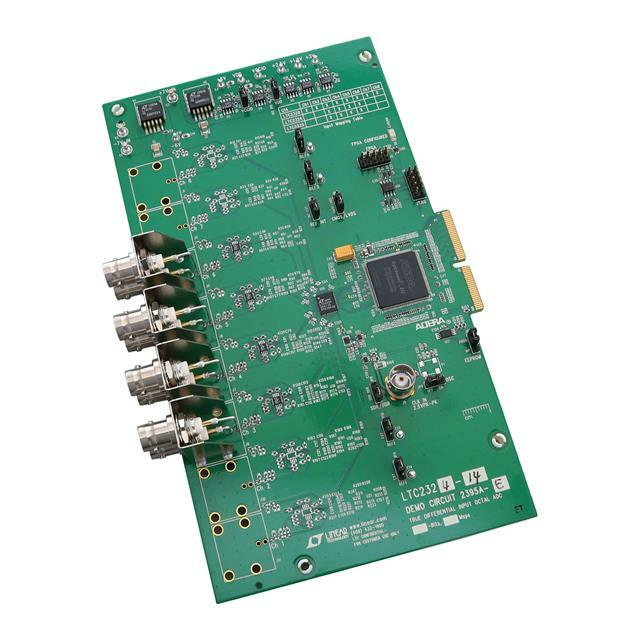

DC2395A-E является демонстрационной платой для аналогово-цифрового преобразователя (АЦП) LTC2324-14 производства Analog Devices. Этот АЦП представляет собой 14-битный конвертер с частотой выборки до 2 М выборок в секунду (MSPS). Плата предназначена для оценки характеристик LTC2324-14, что делает её отличным инструментом для тестирования и прототипирования в различных приложениях.

Преимущества

• Высокая точность и разрешение: 14-битный АЦП обеспечивает отличную точность преобразования.
• Высокая частота выборки: До 2 MSPS, что позволяет использовать этот АЦП в высокоскоростных приложениях.
• Многоформатный интерфейс данных: Поддержка CMOS, LVDS, Serial и SPI интерфейсов.
• Комплексное тестирование: Возможность оценки всех функциональных характеристик LTC2324-14 на одной плате.

Недостатки

• Высокая стоимость: Демонстрационные платы и компоненты данного уровня точности и скорости могут быть дорогостоящими для некоторых проектов.
• Сложность использования: Для полного использования функций платы может потребоваться специализированные знания и опыт.

Типовое использование

• Цифровая обработка сигнала: Использование в проектах, требующих преобразования аналоговых данных в цифровые с высокой точностью и скоростью.
• Осциллографы и анализаторы спектра: Идеальный выбор для высокоскоростных измерительных приборов.
• Широкополосные коммуникационные системы: Подходит для систем, где критична высокая частота выборки и точность при преобразовании сигналов.

Рекомендации по применению

1. Подключение и настройка: Убедитесь, что все подключения выполнены корректно, и настройте необходимые параметры через интерфейсы данных.
2. Используйте документацию: Внимательно изучите техническую документацию и руководства по эксплуатации для правильной настройки и использования платы.
3. Теплоотведение: Примите меры для обеспечения достаточного теплоотведения, чтобы избежать перегрева компонентов при высоких скоростях работы.

Основные технические характеристики

• Кол-во АЦП: 4
• Битность: 14 бит
• Частота выборки: до 2 MSPS
• Интерфейсы данных: CMOS, LVDS, Serial, SPI
• Входной диапазон: 8Vpp
• Энергопотребление: 162 мВт при 2 MSPS
• Используемые компоненты: LTC2324-14
• Поставляемый комплект: Плата(ы)

Возможные аналоги

• AD9237-65: АЦП с аналогичными характеристиками от Analog Devices с частотой выборки 65 MSPS.
• LTC2387-18: Высокоскоростной 18-битный АЦП от Analog Devices, подходящий для более высокоточечного применения.

Демонстрационная плата DC2395A-E является мощным инструментом для разработчиков, желающих оценить и использовать все возможности АЦП LTC2324-14 в своих проектах.
