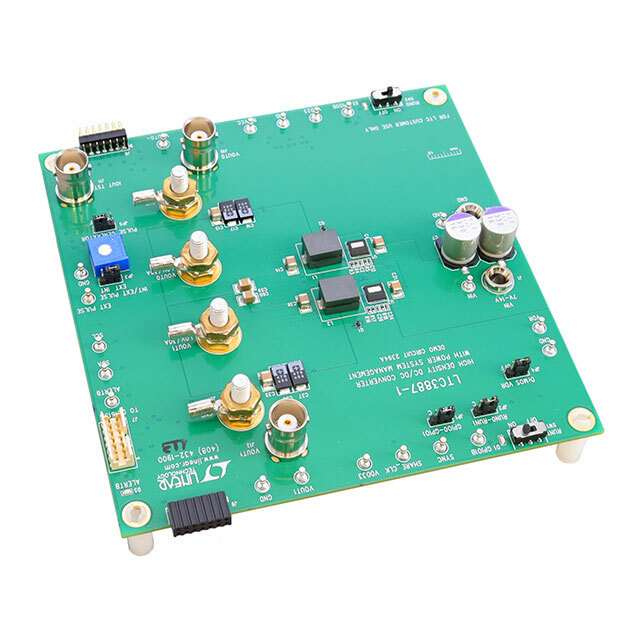

DC2394A

DC2394A от Analog Devices

Общее описание

DC2394A - это демонстрационная плата для контроллера LTC3887EUJ-1, предназначенного для понижающих DC/DC преобразователей с двумя не изолированными выходами. Эта плата представляет собой полностью укомплектованное решение для оценки возможностей LTC3887EUJ-1 и позволяет разработчикам быстро и легко протестировать и настроить свои схемы.

Преимущества

• Высокая эффективность: благодаря использованию современного контроллера LTC3887EUJ-1, обеспечивается высокая эффективность преобразования.
• Широкий диапазон входных напряжений: плата поддерживает входное напряжение от 7 до 14 В.
• Гибкость в настройке: возможно варьирование выходных напряжений в диапазоне от 0,8 В до 1,8 В.
• Высокая выходная мощность: поддержка выходного тока до 30 А.
• Комплексность: плата полностью укомплектована и готова к использованию.

Недостатки

• Ограниченные задачи: подходит только для задач, связанных с понижающим преобразованием напряжения и не предназначена для других типов преобразований.
• Необходимость в дополнительных компонентах: для полноценного тестирования могут потребоваться дополнительные приборы для измерения и настройки параметров.

Типовое использование

• Прототипирование и разработка: идеально подходит для разработчиков и инженеров, занимающихся проектированием и тестированием понижающих DC/DC преобразователей.
• Образовательные цели: может быть использована в учебных лабораториях для демонстрации работы высокоэффективных понижающих регуляторов.

Рекомендации по применению

• Убедитесь, что входное напряжение соответствует допустимому диапазону (7-14 В) для корректной работы платы.
• Настройка выходного напряжения должна быть произведена в соответствии с требуемыми параметрами, не превышая максимальные диапазоны.
• Используйте подходящие измерительные приборы для точного мониторинга выходных параметров.

Основные технические характеристики

• Цель: DC/DC преобразователь, понижающий
• Выходы и тип: 2, не изолированные
• Выходное напряжение: от 0,8 В до 1,8 В
• Ток на выходе: до 30 А
• Входное напряжение: от 7 В до 14 В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 350 кГц
• Тип платы: полностью укомплектованная
• Используемая микросхема / часть: LTC3887EUJ-1

Возможные аналоги

• DC2395A от Analog Devices: Похожие характеристики, может поддерживать другие диапазоны напряжений.
• EVAL-ADP1850 от Analog Devices: Плата для оценки другого семейства понижающих контроллеров, поддерживающая аналогичные функции.

DC2394A - это надежный инструмент для всех, кто занимается разработкой и тестированием понижающих DC/DC преобразователей, обеспечивающий высокую производительность и гибкость в настройке.
