DC2389A

DC2389A от Analog Devices

Общее описание

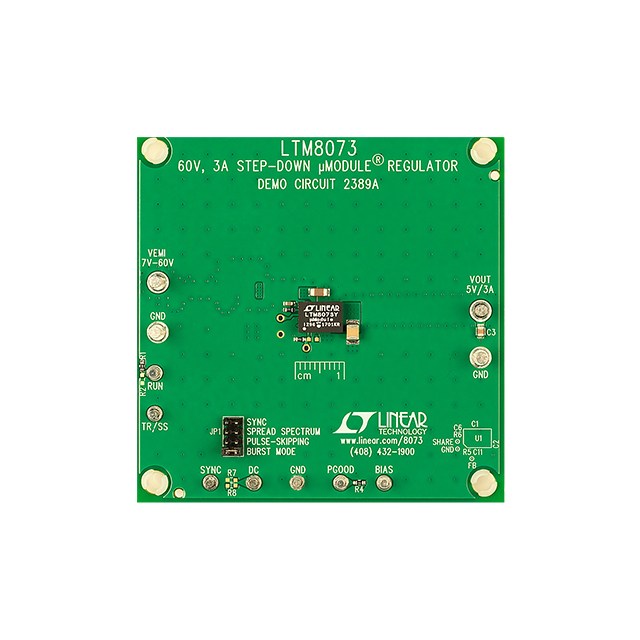

DC2389A – это демо-плата от компании Analog Devices, предназначенная для оценки работы микромодуля LTM8073. Этот модуль представляет собой понижающий регулятор, рассчитанный на широкий диапазон входных напряжений и обеспечивающий стабильное выходное напряжение с низким уровнем электромагнитных помех (EMI). Благодаря технологии Silent Switcher®, модуль обеспечивает высокий КПД и улучшенные характеристики электромагнитной совместимости, что делает его идеальным для использования в различных промышленных и потребительских приложениях.

Преимущества

• Высокий КПД: Благодаря технологии Silent Switcher® достигается высокий КПД, что уменьшает тепловыделение и увеличивает надежность системы.
• Широкий диапазон входного напряжения: Поддержка входных напряжений от 7В до 60В позволяет использовать плату в разнообразных приложениях.
• Низкий уровень EMI: Разработка учитывает требования по электромагнитной совместимости, что делает её подходящей для использования в шумочувствительных приложениях.
• Простота использования: Плата полностью укомплектована и готова к использованию, что упрощает процесс тестирования и интеграции.

Недостатки

• Специфическая область применения: Предназначена в основном для профессиональных разработчиков и инженеров.

Типовое использование

• Преобразователи питания для промышленного и бытового оборудования.
• Системы распределения питания.
• Применения, требующие высокого КПД и низких уровней EMI.

Рекомендации по применению

• Перед использованием рекомендуется ознакомиться с технической документацией и руководством пользователя.
• Обеспечьте адекватное охлаждение для поддержания стабильной работы при максимальных нагрузках.
• Используйте подходящие фильтры и экраны для минимизации уровней EMI.

Основные технические характеристики

• Основное назначение: Преобразователь DC/DC, понижающий
• Количество выходов и тип: 1, неизолированный
• Выходное напряжение: 5В
• Выходной ток: 3А
• Входное напряжение: 7В ~ 60В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 1.2МГц
• Тип платы: Полностью укомплектованная
• Комплектация: Плата(ы)
• Используемый ИС: LTM8073

Возможные аналоги

• DC2412A: Демонстрационная плата для аналогичного микромодуля.
• DC2383A: Плата для оценки другого понижающего регулятора с похожими характеристиками.

С DC2389A вы сможете быстро и эффективно оценить возможности и преимущества микромодуля LTM8073 в вашей системе.
