DC233A

DC233A от Analog Devices

Общее описание

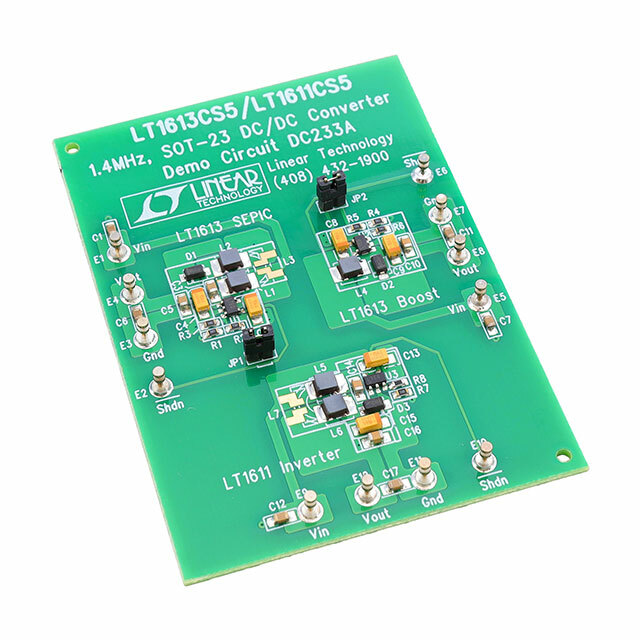

DC233A – это отладочная плата от компании Analog Devices, предназначенная для оценки и демонстрации возможностей ИС LT1613 и LT1611. Эти интегральные схемы представляют собой преобразователи постоянного тока DC/DC, позволяющие выполнять повышение или понижение напряжения.

Преимущества

• Высокая эффективность: LT1613 и LT1611 работают с высокой эффективностью, что минимизирует потери энергии.
• Компактный дизайн: Малый размер платы позволяет использовать её в ограниченных пространствах.
• Гибкость: Поддержка различных топологий преобразователей (Boost, Inverting, SEPIC) предоставляет широкие возможности для различных применений.

Недостатки

• Ограничения по мощности: Возможности по выходному току ограничены, что может не подходить для высокомощных приложений.
• Требования к точности компонентов: Высокая частота переключения требует использования качественных компонентов для обеспечения стабильности.

Типовое использование

• Преобразователи постоянного тока: Повышение и понижение напряжения для питания различных электронных устройств.
• Инверторы: Генерация отрицательного напряжения.
• SEPIC: Преобразование напряжения с широким входным диапазоном и стабилизацией выходного напряжения.

Рекомендации по применению

• Правильное охлаждение: Убедитесь, что плата имеет достаточное охлаждение, особенно при работе с максимальными значениями тока.
• Качественные компоненты: Используйте рекомендуемые компоненты (конденсаторы, индуктивности) высочайшего качества для максимально стабильной работы.
• Тщательный монтаж: Следите за тем, чтобы все компоненты были правильно установлены и соединения выполнены надежно.

Основные технические характеристики

• Количество выходов: 3, не изолированные
• Выходное напряжение: 3.3V, 5V, -5V
• Выходной ток: 120mA, 160mA, 200mA
• Входное напряжение: 1V ~ 6V
• Топология регулятора: Boost, Inverting, SEPIC
• Частота переключения: 1.4MHz

Возможные аналоги

• DC234A от Analog Devices – более мощный аналог с увеличенными выходными токами.
• DC235A от Analog Devices – плата для оценки инвертирующих преобразователей.

При использовании DC233A от Analog Devices вы получаете надежный инструмент для разработки и тестирования ваших схем преобразователей, обеспечивающий высокую эффективность и гибкость применения.
