DC2318A

Описание DC2318A от Analog Devices

Общее описание

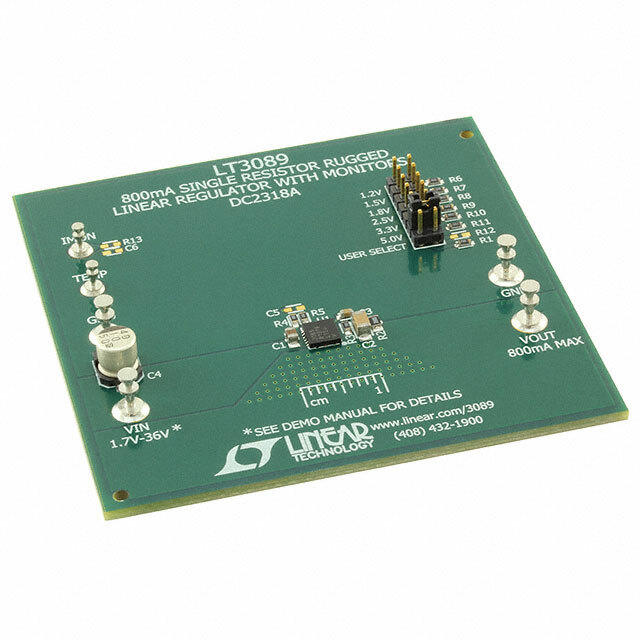

DC2318A — это демонстрационная плата для оценивания линейного регулируемого напряжения LT3089 от Analog Devices. LT3089 обладает высокой точностью и обеспечивает стабильно регулируемое выходное напряжение, позволяя протестировать и проанализировать его характеристики в различных условиях.

Преимущества

• Высокая точность регулирования напряжения: Обеспечивает стабильное выходное напряжение с точной регулировкой.
• Широкий диапазон входных напряжений: Допускает использование в различных приложениях с напряжениями от 1.2V до 36V.
• Удобство использования: Плата полностью собрана и готова к использованию, что облегчает процесс тестирования.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 800 мА, что может быть недостаточно для некоторых приложений.
• Требование дополнительного охлаждения: Для работы в условиях высокой нагрузки может потребоваться дополнительное охлаждение.

Типовое использование

• Системы с питанием от батареи
• Регуляторы напряжения для микроконтроллеров и других цифровых устройств
• Прецизионные аналоговые и цифровые цепи
• Системы с высоким требованием к низкому уровню шума

Рекомендации по применению

1. Питание платы: Подключите входное питание согласно условиям максимального допустимого диапазона (от 1.7V до 36V).
2. Регулируемое выходное напряжение: Используйте тестовые точки и регуляторы на плате для установки желаемого выходного напряжения.
3. Мониторинг параметров: Постоянно наблюдайте за температурным режимом и выходными параметрами для предотвращения перегрузок.

Основные технические характеристики

• Диапазон входного напряжения: 1.7V - 36V
• Выходное напряжение: 1.2V, 1.5V, 1.8V, 2.5V, 3.3V или 5V (настраиваемое)
• Максимальный выходной ток: 800 мА
• Тип регулятора: Положительный регулируемый
• Тип платы: Полностью собранная
• Комплектация: Плата

Возможные аналоги

• DC2266A: Демонстрационная плата для LT3081
• DC2606A: Демонстрационная плата для LT3088

Заключение

DC2318A от Analog Devices является высококачественной демонстрационной платой для оценки линейных регуляторов напряжения, идеально подходящей для различных применений благодаря своей высокой точности и широкому диапазону входных напряжений.
